Materiale | PI, rame e Ni/Au |

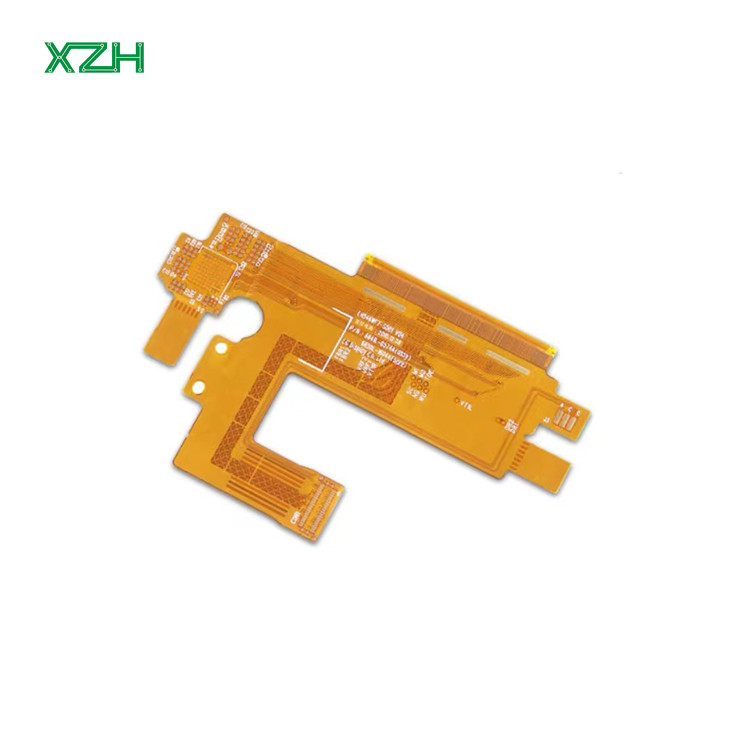

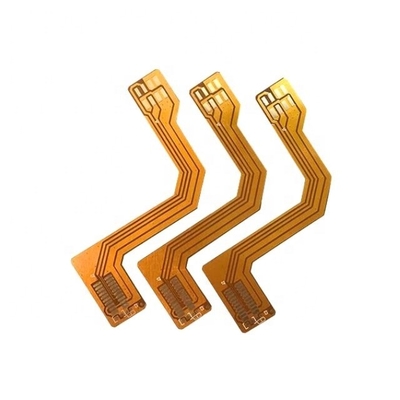

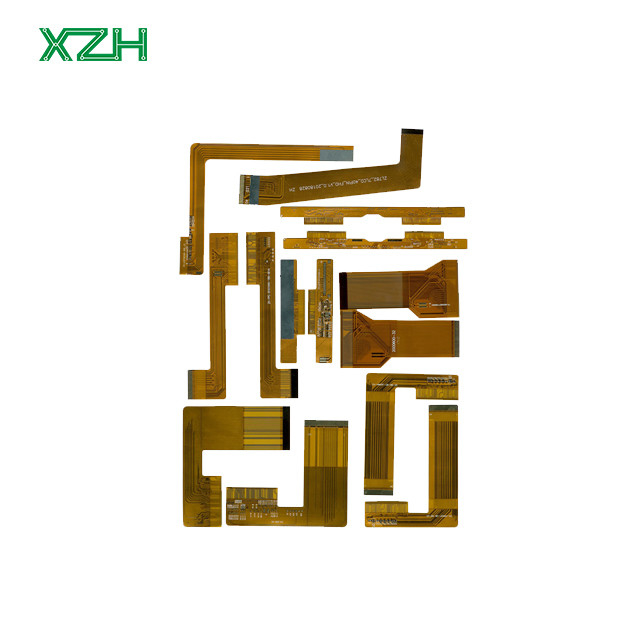

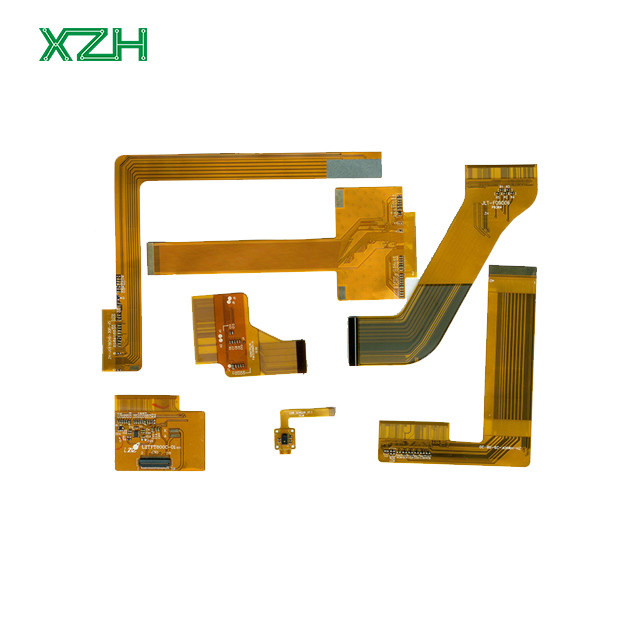

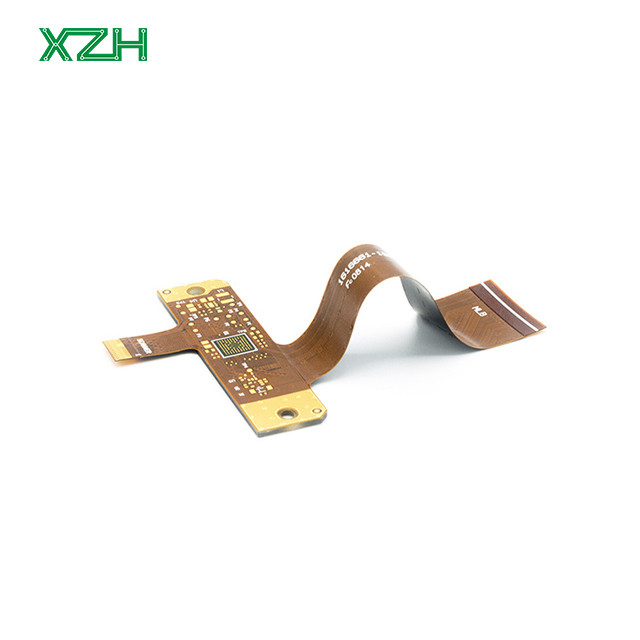

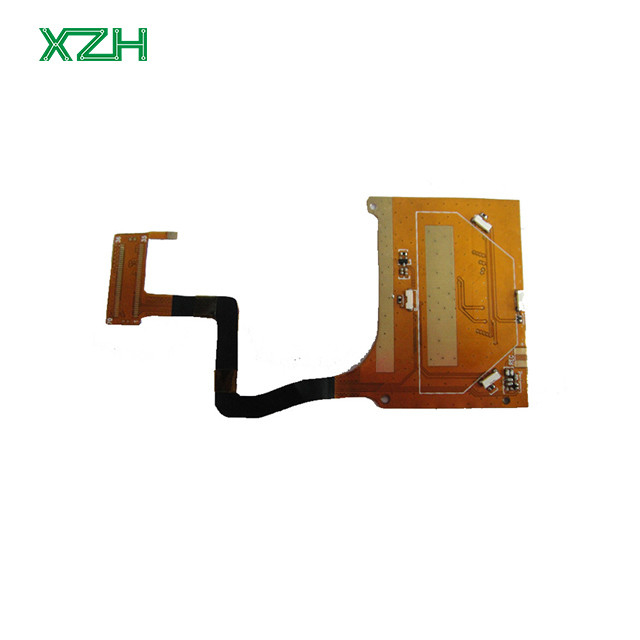

Tipo | FPC |
Strati | 1-4 strati |
Dimensioni della tavola finita | 10*15 mm, 250*380 mm |
Spessore della scheda | 00,057 a 0,6 mm |
Tolleranza dello spessore del cartone finito | ± 2 mils |
Diametro del foro di trivellazione | 0.15 a 6.7 mm |
Finito via diametro | 0.1 mm (minimo) |
Spessore dielettrico dello strato interno (1/2 mils PI con adesivo 15um) | 0.0275 a 0,1 mm |
Tolleranza di PTH per il diametro del foro | ± 2 mils |
Tolleranza del diametro del foro del NPTH | ± 1 mil |
Tolleranza di posizione del foro (rispetto ai dati di Gerber) | ± 1 mil |
Spessore del rame a fori PTH | da 8 a 30 μm |
Tolleranza dopo l'incisione | ± 30, 15% per l'impedenza |
Tolleranza di immagine a immagine (minimo) | ± 3 mils |
Tolleranza dell'immagine al bordo (minimo) | ± 2 mils |
Registrazione dello strato di copertura (minimo) | 6 ml |
Diametro del foro di perforazione | 0.1 a 5.0 mm |
Tolleranza di incollaggio e rigidante | ± 0,3 mm |
Tolleranza di dimensione della matrice di punzonatura (matrice dura) | ± 4 mils |
Tolleranza di dimensione della matrice di punzonatura (matrice morbida) | ± 12 mils |
Tolleranza di impedenza (minimo) | ± 10% |
Tolleranza SMT e larghezza di passo (minimo) | ± 4 mils |
Tempo di esecuzione del campione | Tempo di produzione di massa | |||
PCB a una sola faccia | 1 ~ 3 giorni | 4 ~ 7 giorni | ||
PCB a doppio lato | Da 2 a 5 giorni | 7~10 giorni | ||
PCB a più strati | 7~8 giorni | 10 ~ 15 giorni | ||
Assemblaggio di PCB | 8 ~ 15 giorni | Da 2 a 4 settimane | ||
Tempo di consegna | 3-7 giorni | 3-7 giorni | ||
Imballaggio: antistatico Imballaggio con cartone |
