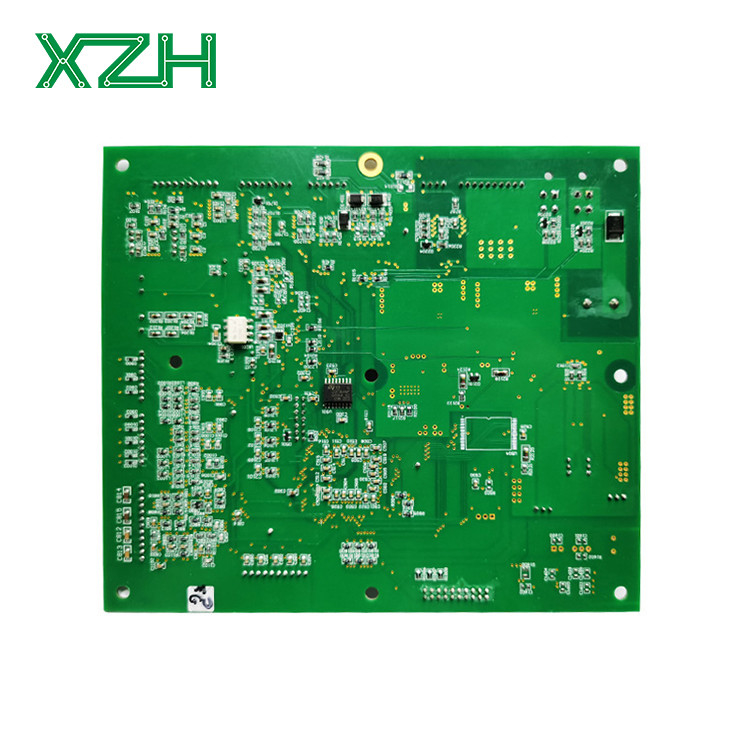

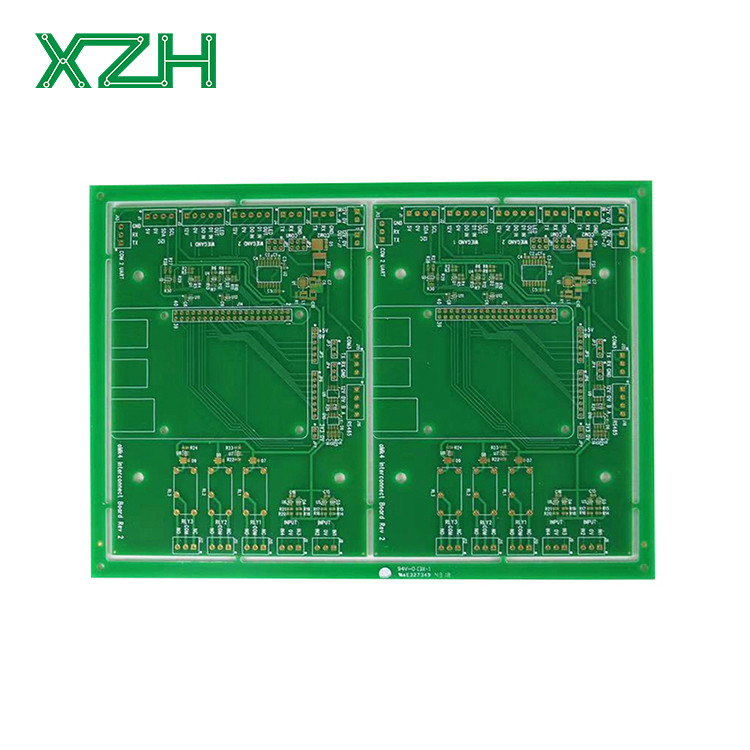

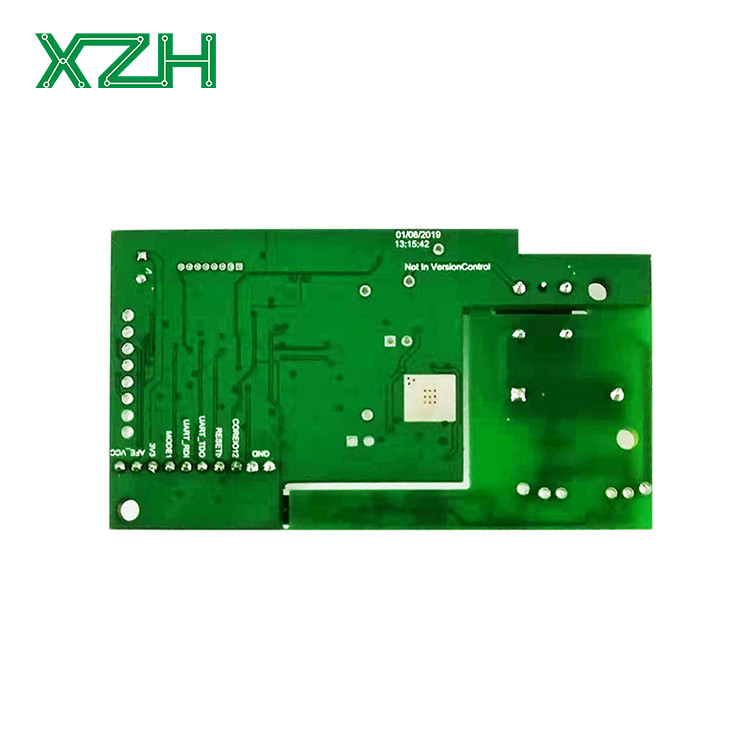

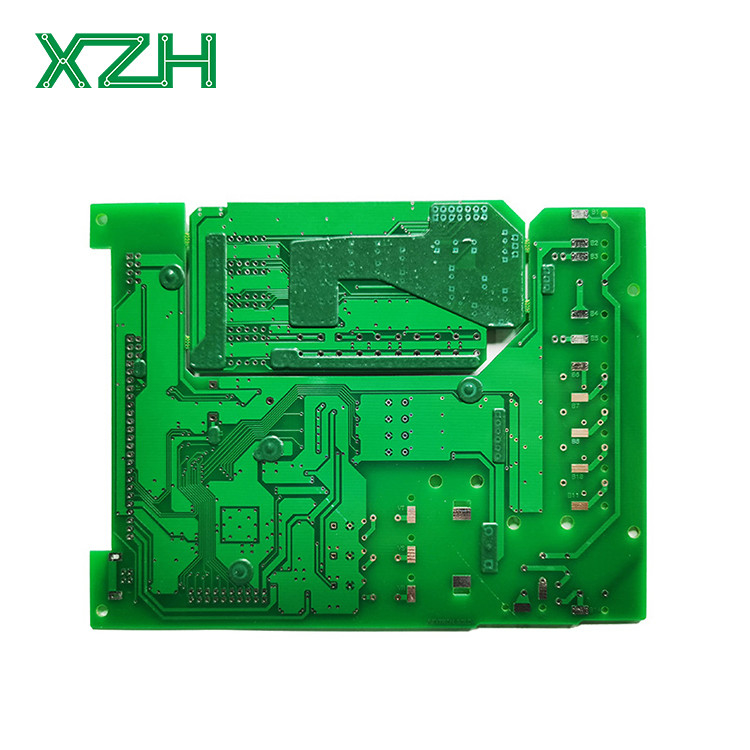

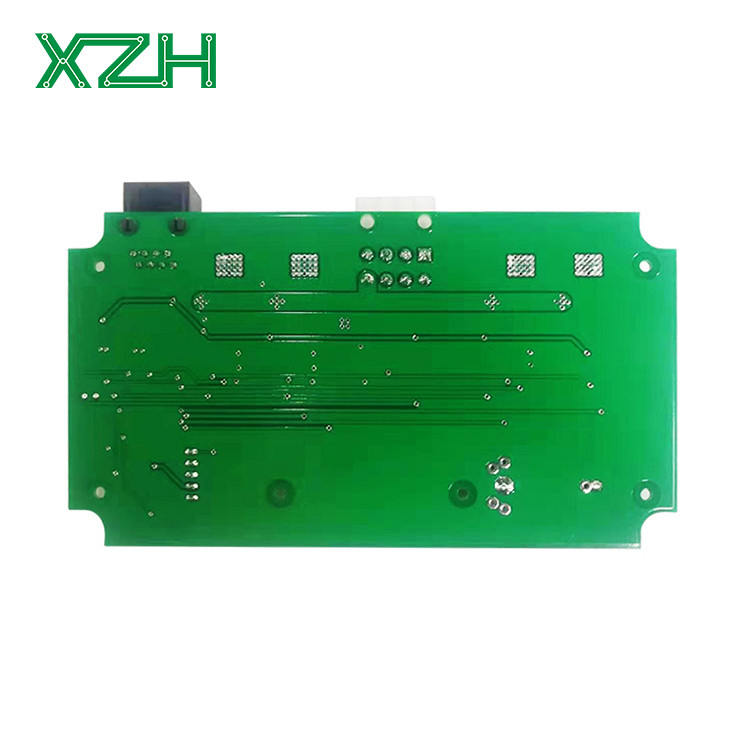

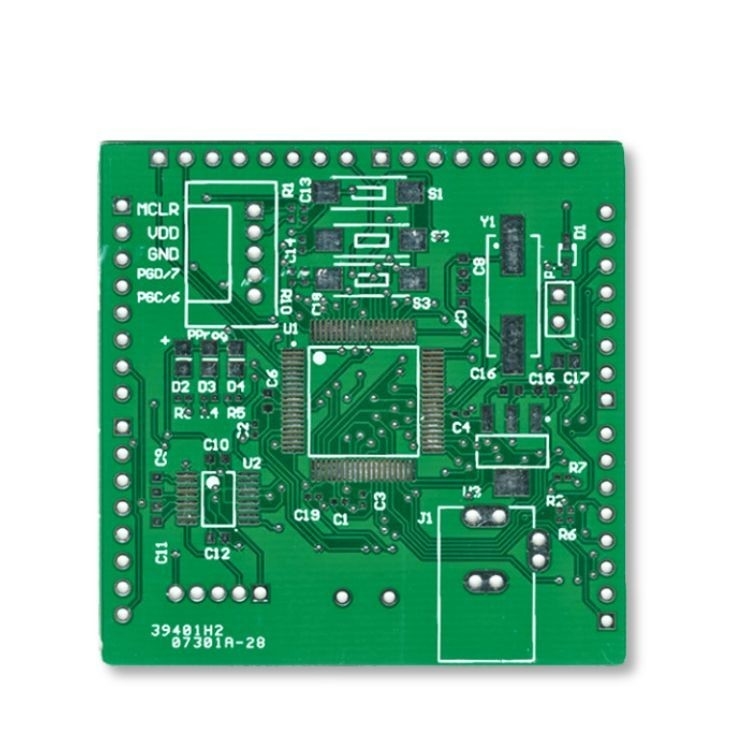

Copper Small Printed Circuit Board FR4 Electronic Bare PCB Surface Mount
-
Evidenziare
Tavola di circuito stampato di rame
,Dischi di piccoli circuiti stampati FR4
,PCB elettronici nudi
-
TipoPCBA per elettronica intelligente, PCBA per ricarica wireless
-
Tipo di fornitoreProduttore OEM/ODM
-
Spessore del rame1 oz
-
Nome del prodottoXZH pcb spoglia
-
ServizioTecnologia di superficie del supporto
-
TecnicoD'immersione oro/tin/argento
-
Materiale di baseFR4, Flexible.flex-rigid board
-
Spessore della scheda20:1 (spessore della lavagna: dimensione del foro)
-
Peso del rame1.0oz- 15.0oz
-
Peso del rame dello strato interno0.5oz- 12.0oz
-
NPTH Toteranza di dimensione del foro± 0,025 mm
-
CertificatoCE FCC Rohs
-
Luogo di origineGuangdong, Cina
-
MarcaXZH
-
Numero di modelloXZH pcb spoglia
-
Prezzo$15.50/pieces 1-99999 pieces
Copper Small Printed Circuit Board FR4 Electronic Bare PCB Surface Mount
Shenzhen fabbricazione Rohs FR4 pcba elettronico rame piccolo circuito stampato pcb nudo
XZH: il vostro fornitore unico di soluzioni ODM/OEM
|
Caratteristiche del prototipo di PCB
|
Capacità
|
|
Grado di qualità
|
Indice IPC 2-3
|
|
Numero di strati
|
1 - 32 strati
|
|
Quantità dell'ordine
|
1 pezzo +
|
|
Materiale
|
Rigid: FR2, CEM-1, CEM-3, FR4 (standard - senza alogeni 一 elevate prestazioni) tra cui:ShengYi, Iteq, Elite Materials Corp., NanYa, Kingboard, Grace, TUC, Meteorwave
|
|
|
Flex: PI, PET, compresi: Taiflex, Dupont FR & AP, Panason_x001f_ic, ShengYi, Doosan. Hanwha, SF305
|
|
|
Lam, Laird TLAM SS laiflex, Dupont FR & AP, Panasonic, ShengYi, Doo Min Spessore della scheda - 1-2 (strati) 16mil 0,4mm san.
Arion, Ventec e marchio di materiale locale suggerito (per maggiori dettagli, contattateci) |
|
Dimensione della scheda
|
Massimo 610 x 1200 mm ((24" x 47")
|
|
Spessore della scheda
|
PCB rigidi: 0,15 mm-10 mm
|
|
|
Flex PCB: 0,05 mm-0,16 mm
|
|
Peso del rame
|
1.0oz- 15.0oz
|
|
Min Trace/Space (traccia/intervallo o larghezza/spazio)
|
2 mil/2 mil (0,05 mm/0,05 mm)
|
|
Colore della maschera di saldatura
|
Verde, Bianco, Blu, Nero, Rosso, Giallo o altri
|
|
Colore a seta
|
Bianco, nero o altri
|
|
Finitura superficiale
|
ENIG / GF / OSP /1 Ag / HASL (piombo) / HASL (senza piombo) / Piating Au/Ni/ Immersione Sn / GF+OSP/ GF+HASL!
|
|
Min Diametro del foro di trivellazione
|
meccanico:0.1 mm Tolleranza di contorno ±4mil ±0,1 mm
|
|
|
laser: 0,05 mm S/M Pitch 3mil 0,08 mm
|
|
NPTH Toteranza di dimensione del foro
|
± 0,025 mm
|
|
Tolleranza di dimensione del foro PTH
|
±.003" (±0.08mm) - ±.006" (±0.15mm)
|
|
Spessore della superficie/spessore del rivestimento
|
Dalle 20 alle 30
|
|
Rapporto di aspetto
|
20:1 (spessore del pannello: dimensione del foro)
|
Servizi clienti
Servizio PCB
XZH Fornitura di schede a lato singolo, a doppio lato, a più strati (1-20 strati), tipo di schede:PCB rigidi ((CEM, FR4), PCB flessibili, PCB rigidi-flessibili, MCPCB ((PCB in alluminio), PCB ceramici, PCB RF, ecc.
Assemblaggio di PCBFornitura di componenti
XZH offre assemblaggio di circuiti stampati, componenti, approvvigionamento e soluzioni complete. ciò che possiamo sempre garantire è la migliore qualità, prezzo competitivo e il miglior servizio.
Ulteriori dettagli o altri requisiti benvenuti per e-mail e chat con noi.
Profilo aziendale
Fondata nel 2014,XZH Technology Co., Ltd.è un'entità di buona reputazione, nota per il suo forte team tecnico, sistemi completi di garanzia della qualità e strumenti analitici all'avanguardia.i nostri prodotti servono una vasta gamma di applicazioni in elettronica di consumo, telecomunicazioni, attrezzature mediche e settori industriali, godendo di una forte domanda nei mercati europei e dell'Asia sudorientale.
La nostra offerta di servizi olistici comprende la progettazione schematica, la disposizione della scheda, l'approvvigionamento di componenti, la progettazione del firmware, la progettazione meccanica, PCBA e la clonazione dei chip.estendiamo i nostri servizi all'acquisto di componenti, PCB e assemblaggio FPC, imballaggio e logistica, garantendo una soluzione unica senza soluzione di continuità per i nostri clienti.Siamo orgogliosi di approvvigionare materie prime di alta qualità e componenti chiave da fornitori rinomati come Sharp, Toshiba, ST, Samsung, Infineon, JRC e NEC, sottolineando ulteriormente il nostro impegno per l'eccellenza.
Le nostre strutture, certificate secondo ISO 9001:2000 e ISO 14001:2004, si estendono su 2.000 metri quadrati e sono dotati di 300 lavoratori qualificati.Il nostro impegno per la qualità si riflette nei nostri rigorosi processi di controllo della qualità, supportato da 30 esperti auditor e attrezzature di prova avanzate come AOI, BGA X-ray e PCB E-test, garantendo la conformità agli standard IECO-HSPM QC 080000, CE, UL e RoHS.
Con l'obiettivo di "gestione professionale, industria su larga scala, mercato internazionale" come nostro obiettivo strategico,Vi invitiamo ad esplorare le opportunità di collaborazione con noi per avere informazioni dettagliate sui nostri servizi e capacità.
La nostra offerta di servizi olistici comprende la progettazione schematica, la disposizione della scheda, l'approvvigionamento di componenti, la progettazione del firmware, la progettazione meccanica, PCBA e la clonazione dei chip.estendiamo i nostri servizi all'acquisto di componenti, PCB e assemblaggio FPC, imballaggio e logistica, garantendo una soluzione unica senza soluzione di continuità per i nostri clienti.Siamo orgogliosi di approvvigionare materie prime di alta qualità e componenti chiave da fornitori rinomati come Sharp, Toshiba, ST, Samsung, Infineon, JRC e NEC, sottolineando ulteriormente il nostro impegno per l'eccellenza.
Le nostre strutture, certificate secondo ISO 9001:2000 e ISO 14001:2004, si estendono su 2.000 metri quadrati e sono dotati di 300 lavoratori qualificati.Il nostro impegno per la qualità si riflette nei nostri rigorosi processi di controllo della qualità, supportato da 30 esperti auditor e attrezzature di prova avanzate come AOI, BGA X-ray e PCB E-test, garantendo la conformità agli standard IECO-HSPM QC 080000, CE, UL e RoHS.
Con l'obiettivo di "gestione professionale, industria su larga scala, mercato internazionale" come nostro obiettivo strategico,Vi invitiamo ad esplorare le opportunità di collaborazione con noi per avere informazioni dettagliate sui nostri servizi e capacità.
Certificazioni
Mostra
I nostri vantaggi
Tempo di consegna del prodotto
|
|
Tempo di esecuzione del campione
|
Tempo di produzione di massa
|
||
|
PCB a una sola faccia
|
1 ~ 3 giorni
|
4 ~ 7 giorni
|
||
|
PCB a doppio lato
|
Da 2 a 5 giorni
|
7~10 giorni
|
||
|
PCB a più strati
|
7~8 giorni
|
10 ~ 15 giorni
|
||
|
Assemblaggio di PCB
|
8 ~ 15 giorni
|
Da 2 a 4 settimane
|
||
|
Tempo di consegna
|
3-7 giorni
|
3-7 giorni
|
||
|
Imballaggio: antistatico Imballaggio con cartone
|
|
|
||
Domande frequenti
D1:I miei file di progettazione sono al sicuro quando vi li invio?
R: I vostri file sono custoditi in completa sicurezza.
Fulltronics può firmare un accordo di non divulgazione prima di inviarefile.
Fulltronics può firmare un accordo di non divulgazione prima di inviarefile.
Q2: Per ordini in piccole quantità, è possibile produrre PCB prototipo?
R: Sì, XZH PCB può produrre prototipi. ma maggiore è la quantità, maggiore è il risparmio di costi.
Q3: Avete un servizio post-vendita per i vostri clienti?
R: Sì, per qualsiasi problema di qualità, XZH PCB prenderà la nostra responsabilità di risolverli per voi in qualsiasi momento.
Q4: Quali file avete bisogno per i progetti PCBA?
R:Escludere il file pcb, il file PNP ((Pick and Place) e il file Components Position.
Q5: Il nostro prodotto verrà testato prima della spedizione?
R: Sì, potremmo fornire la prova del circuito funzionale se ci fornisci i metodi di prova.
