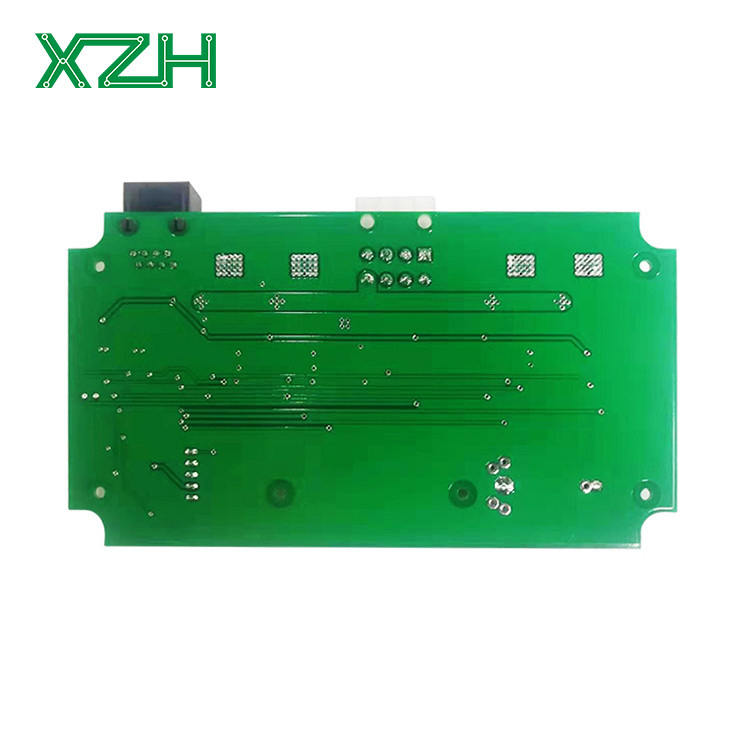

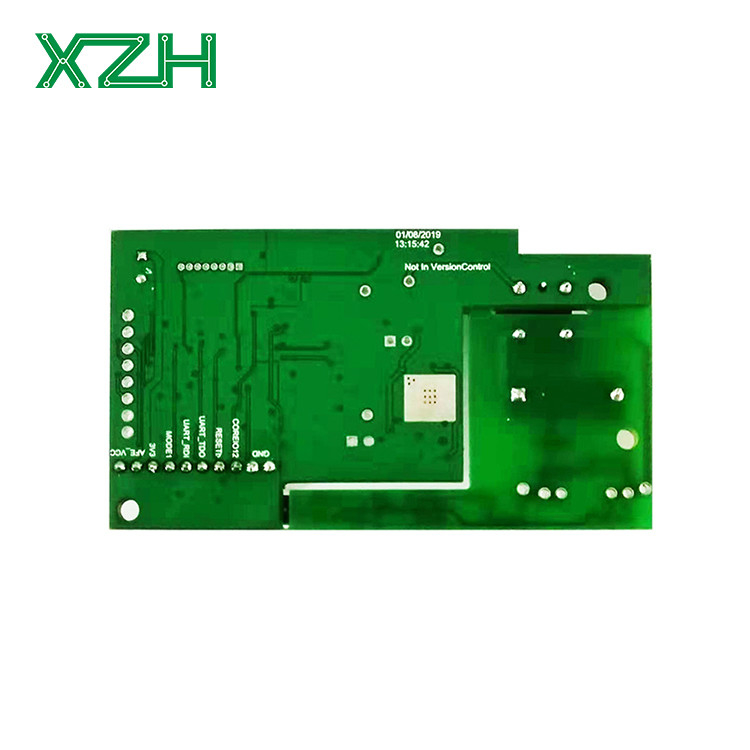

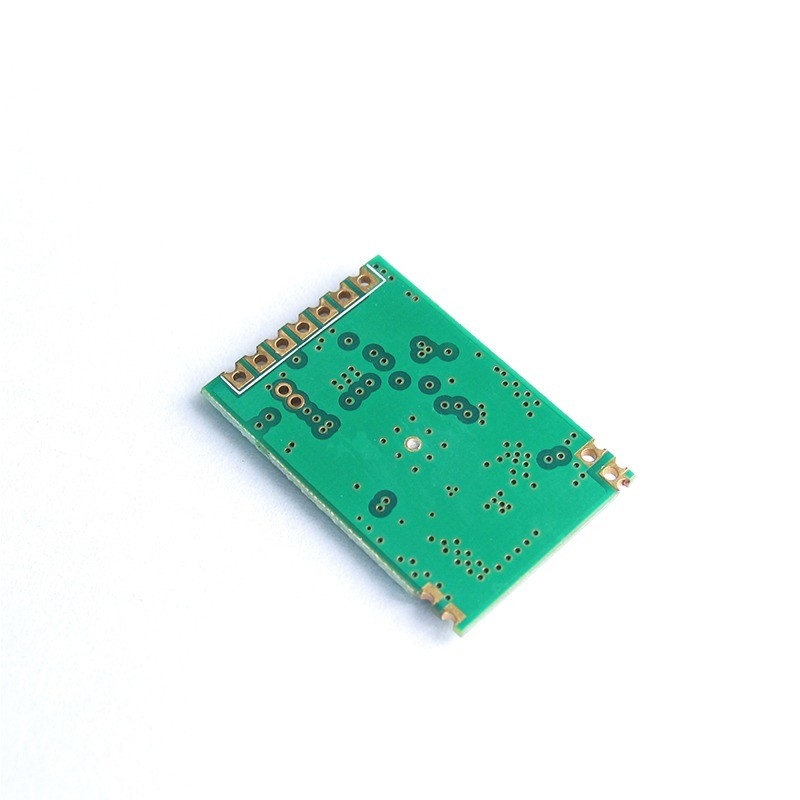

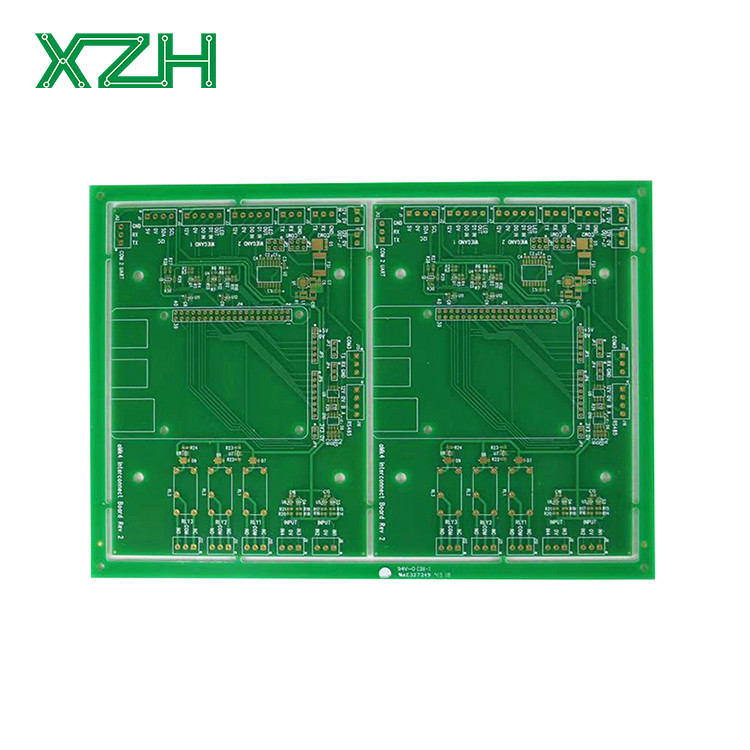

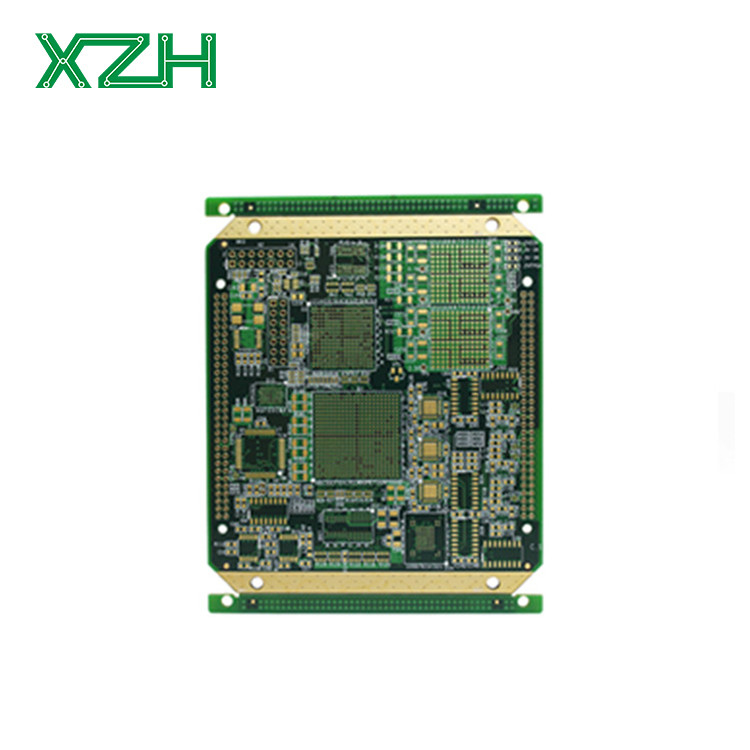

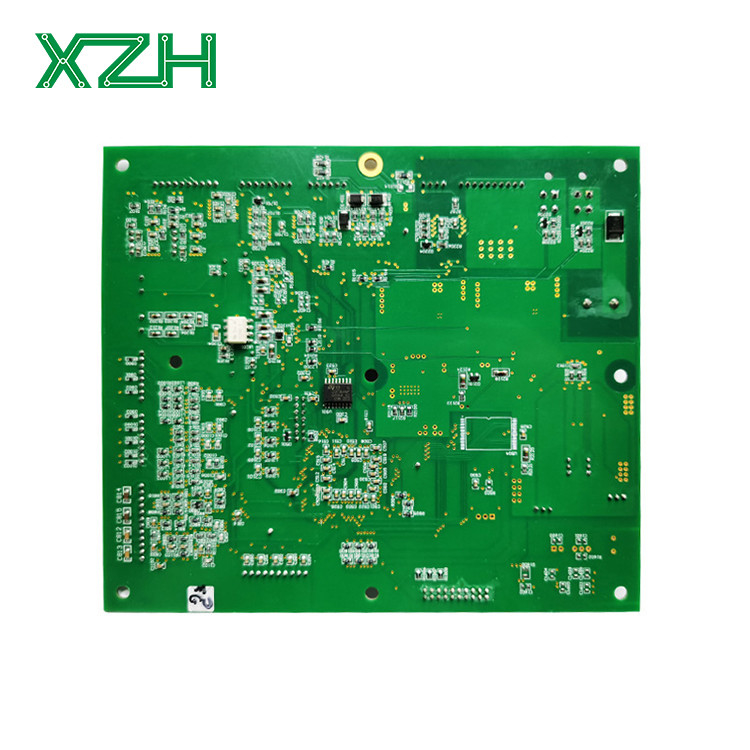

Descrizione | Tecnologia e capacità | ||||||||
1. gamma di prodotti | PCB rigidi da 2 a 24 strati, HDI; base in alluminio | ||||||||
2Spessore minimo della tavola | 2 strati | 4 strati | 6 strato | 8 strato | 10 strato | ||||
min. 0,2 mm | 0.4 mm | 1 mm | 1.2 mm | 1.5 mm | |||||
Strati 12 e 14 | 16 strati | 18 strato | 20 strato | Strato 22 e 24 | |||||
1.6 mm | 1.7 mm | 1.8 mm | 2.2 mm | 2.6 mm | |||||
3. Max. Dimensione della tavola | 610 x 1200 mm | ||||||||
4. Materiale di base | FR-4 Vetro laminato epossidico, base in alluminio, RCC | ||||||||
5Trattamento di finitura superficiale | Ni/Au. Conservanti organici di solerabilità (OSP o Entek). Livellazione dell'aria calda (libere di piombo, RoHS). Inchiostro di carbonio. Maschera peelable. Denti d'oro.Silve di immersione. Immersione stagno. Oro lampante (elettrolitico) | ||||||||
6- Laminato maggiore. | King Boad (KB-6150). ShengYi (S1141; S1170). Arion. YGA-1-1; Rogers e altri. | ||||||||
7Via Holes. | Copper PTH/ Blind Via/ Buried Via/ HDI 2+N+2 con IVH | ||||||||
8. Spessore della lamina di rame | 18um/ 35um/ 70um~ 245um (strato esterno 0,5 oz~ 7 oz) 18um/ 35um/ 70um~ 210um (strato interno 0,5 oz~ 6 oz) | ||||||||
9. Min. Via Dimensione e Tipo | Dia. 0,15 mm (finito). Rapporto di aspetto = 12; fori HDI (< 0,10 mm) | ||||||||
10. Min. Larghezza di linea e spaziatura | 00,75 mm/ 0,10 mm (3 mil/ 4 mil) | ||||||||
11. Min Via taglia del foro e pad | Via: Dia, 0,2 mm/ pad. dia. 0,4 mm; HDI < 0,10 mm via | ||||||||
12Impedanza I Controllo Tol. | +/- 10% (min. +/- 7 Ohm) | ||||||||
13- Maschera di saldatura. | Foto-immagine liquida (LPI) | ||||||||
14. Profilazione | Cnc Routing, V-Cutting, Punching, Push back punching, connessione a camme | ||||||||
15. Capacità | 100 km2 di produzione mensile |
Materiale di base | FR4, FR4 ad alta Tg, CEM3, alluminio, alta frequenza e frequenza ((Rogers, Taconic, Aaron, PTFE, F4B) |
Strati | 1-4 strati ((Aluminio), 1-32 strati ((FR4) |
Spessore del rame | 0.5oz, 1oz, 2oz, 3oz, 4oz |
Spessore dielettrico | 00,05 mm, 0,075 mm, 0,1 mm,0.15 mm,0.2 mm |
spessore del nucleo della scheda | 0.4 mm,00,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1.5 mm, 2.0 mm, 3.0 mm e 3.2 mm |
Spessore della scheda | 0.4 mm - 4.0 mm |
Tolleranza dello spessore | +/-10% |
Fabbricazione dell'alluminio | Perforazione, scarico, fresatura, incanalamento, punzonatura, Disponibilità della scheda di interruzione |
Min Hole | 0.2 mm |
Min Larghezza del binario | 0.2 mm (8 millimetri) |
Min Track Gap | 0.2 mm (8 millimetri) |
Min SMD Pad Pitch | 0.2 mm (8 millimetri) |
Finitura superficiale | HASL senza piombo, ENIG, oro placcato, oro immersivo, OSP |
Colore della maschera di saldatura | Verde, Blu, Nero, Bianco, Giallo, Rosso, Matt Verde, Matt Nero, Matt Blu |
Colore leggendario | Nero, bianco ecc. |
Tipi di assemblaggio | Montaggio di superficie Scavo Tecnologia mista (SMT e Through-hole) Posizionamento su una o due facce Rivestimento conforme Sistema di copertura dello scudo per il controllo delle emissioni EMI |
Acquisti di parti | Completo chiavi in mano Parziale chiavi in mano Confezionato/consignato |
Tipi di componenti | SMT 01005 o superiore BGA 0,4 mm di passo, POP (Package on Package) WLCSP 0,35 mm di passo Connettori metrici rigidi Cavo e filo |
Presentazione delle parti SMT | Altri prodotti Taglio del nastro Rotole parziale Rilo Tubo Scaffale |
Stensil | Acciaio inossidabile tagliato al laser |
Altre tecniche | Recensione gratuita del DFM Assemblaggio della casella di costruzione 100% di prova AOI e prova a raggi X per BGA Programmazione dei circuiti integrati Cost-down dei componenti Prova di funzione su misura Tecnologia di protezione |
Tempo di esecuzione del campione | Tempo di produzione di massa | |||
PCB a una sola faccia | 1 ~ 3 giorni | 4 ~ 7 giorni | ||
PCB a doppio lato | Da 2 a 5 giorni | 7~10 giorni | ||
PCB a più strati | 7~8 giorni | 10 ~ 15 giorni | ||
Assemblaggio di PCB | 8 ~ 15 giorni | Da 2 a 4 settimane | ||
Tempo di consegna | 3-7 giorni | 3-7 giorni | ||
Imballaggio: antistatico Imballaggio con cartone |
