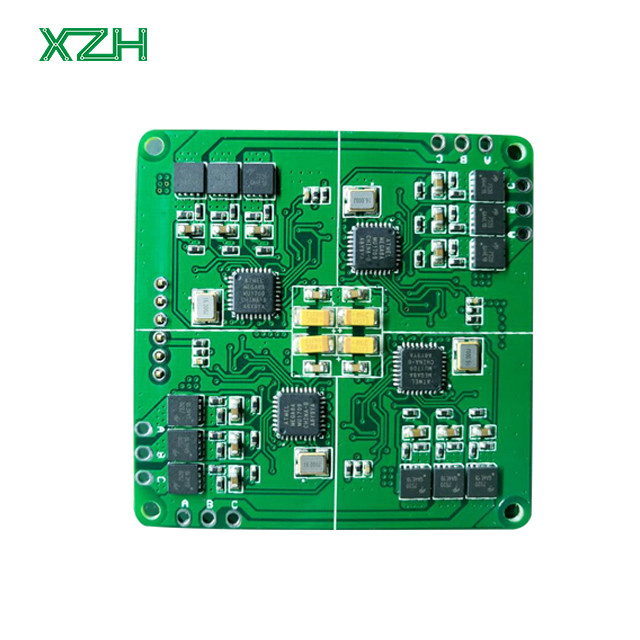

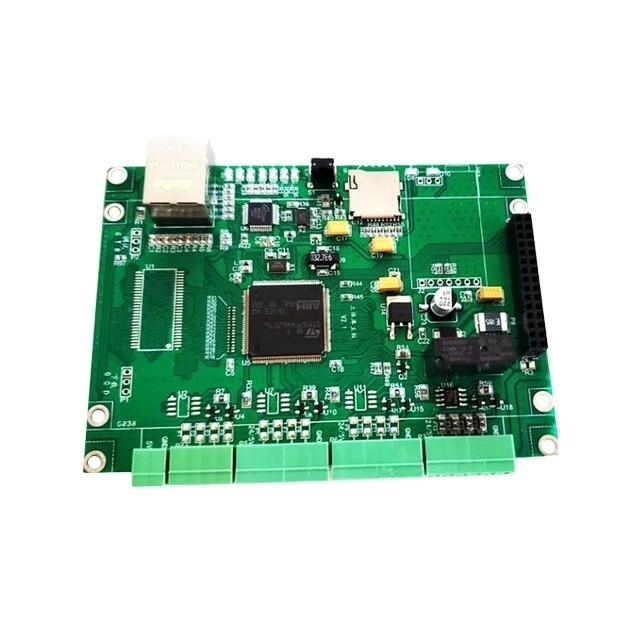

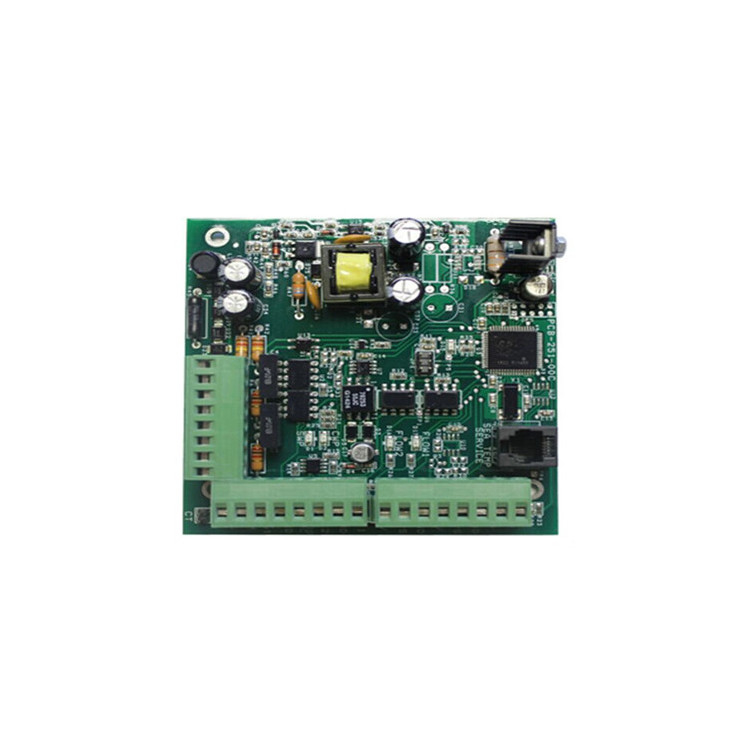

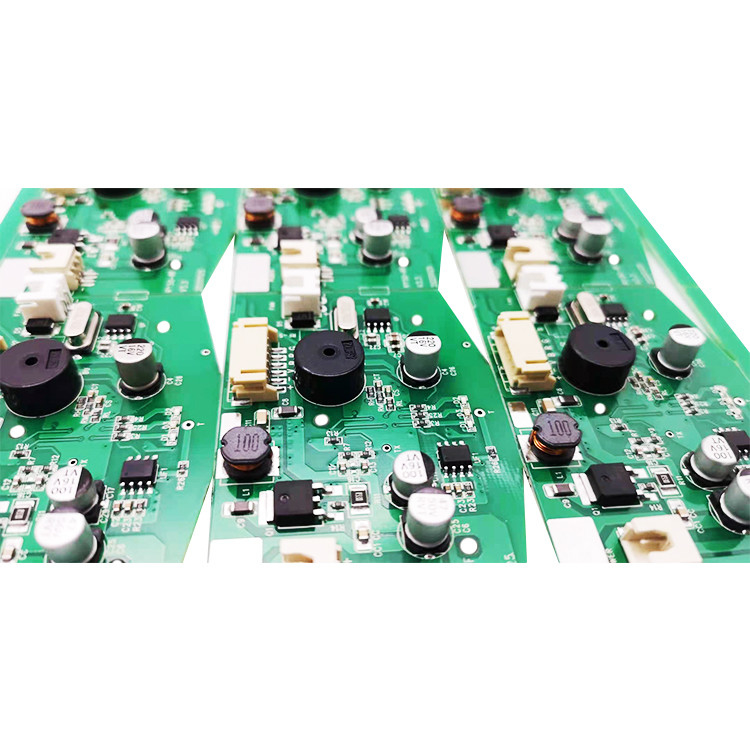

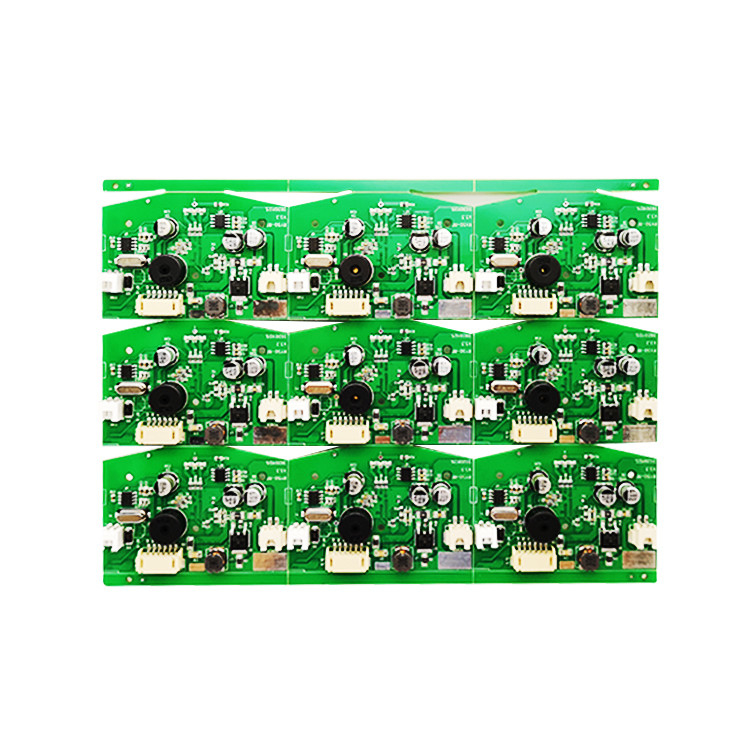

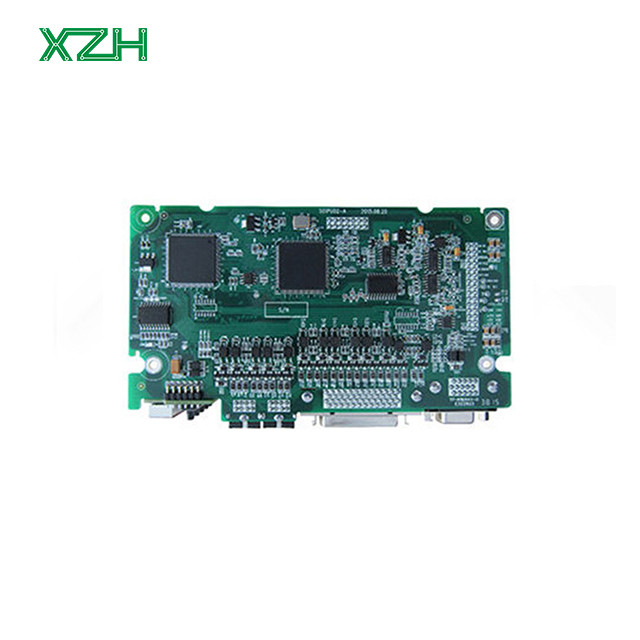

XZH Custom High Frequency Fr4 Pcb HDI Assembly Manufacturing Pcba Multilayer Pcb Circuit Board
-
Evidenziare
Circuito a più strati del PWB
,Fabbricazione di assemblaggi di HDI
,Pcb Fr4 ad alta frequenza su misura
-
Tipopcba medica, circuiti stampati a più strati
-
Spessore del rame1 oz
-
Nome del prodottoXZH scheda multicapa
-
MaterialeFR4, senza alogene FR4, Rogers
-
Moq1 PCS
-
ApplicazioneMedicina, controllo industriale, comunicazione, automobili
-
Spessore del PCB0.40 mm - 3.20 mm
-
Larghezza massima della schedaPersonalizzare
-
certificatoTS16949.ISO14001.ROHS. ISO9001
-
ColoreColore personalizzato
-
pacchettoImballaggi a vuoto o antistatici
-
Luogo di origineGuangdong, Cina
-
MarcaXZH
-
Numero di modelloXZH
-
PrezzoCN¥15.29/pieces 1-999 pieces
XZH Custom High Frequency Fr4 Pcb HDI Assembly Manufacturing Pcba Multilayer Pcb Circuit Board
XZH Custom High Frequency Fr4 Pcb HDI Assembly Manufacturing Pcba Multilayer Pcb Circuit Board
XZH: il vostro fornitore unico di soluzioni ODM/OEM
Capacità
Caratteristiche dei PCB HDI | Specifica tecnica | ||||||||
1.Numero di strati | 4 - 30 strati | ||||||||
2.HDI si accumula | 1+N+1.2+N+2, 3+N+3,4+N+4, qualsiasi strato in R&S | ||||||||
3. materiale | FR4, senza alogene FR4, Rogers | ||||||||
4.Pesi in rame (finiti) | 18 μm - 70 μm | ||||||||
5. Mtracciato inimum e intervallo | 0.075mm/ 0.075mm | ||||||||
6.Spessore del PCB | 0.40 mm - 3.20 mm | ||||||||
7.Dimensioni massime | 610 mm x 450 mm | ||||||||
8.Finiture di superficie disponibili | OSP, Oro Immersione ((ENIG), Stagno Immersione, Argento Immersione, Oro elettrolitico, dita d'oro | ||||||||
9.Perforazione meccanica minima | 0.15 mm | ||||||||
10.Perforazione laser minima | 0.1 mm avanzato | ||||||||
Desiderate maggiori informazioni o un preventivo?CHAT orail pulsante in alto a destra per contattare i nostri venditori.
Articolo | Capacità |
Materiale di base | FR4, FR4 ad alta Tg, CEM3, alluminio, alta frequenza e frequenza ((Rogers, Taconic, Aaron, PTFE, F4B) |
Strati | 1-4 strati ((Aluminio), 1-32 strati ((FR4) |
Spessore del rame | 0.5oz, 1oz, 2oz, 3oz, 4oz |
Spessore dielettrico | 00,05 mm, 0,075 mm, 0,1 mm,0.15 mm,0.2 mm |
spessore del nucleo della scheda | 0.4 mm,00,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1.5 mm, 2.0 mm, 3.0 mm e 3.2 mm |
Spessore della scheda | 0.4 mm - 4.0 mm |
Tolleranza dello spessore | +/-10% |
Fabbricazione dell'alluminio | Perforazione, scarico, fresatura, incanalamento, punzonatura, Disponibilità della scheda di interruzione |
Min Hole | 0.2 mm |
Min Larghezza del binario | 0.2 mm (8 millimetri) |
Min Track Gap | 0.2 mm (8 millimetri) |
Min SMD Pad Pitch | 0.2 mm (8 millimetri) |
Finitura superficiale | HASL senza piombo, ENIG, oro placcato, oro immersivo, OSP |
Colore della maschera di saldatura | Verde, Blu, Nero, Bianco, Giallo, Rosso, Matt Verde, Matt Nero, Matt Blu |
Colore leggendario | Nero, bianco ecc. |
Tipi di assemblaggio | Montaggio di superficie Scavo Tecnologia mista (SMT e Through-hole) Posizionamento su una o due facce Rivestimento conforme Sistema di copertura dello scudo per il controllo delle emissioni EMI |
Acquisti di parti | Completo chiavi in mano Parziale chiavi in mano Confezionato/consignato |
Tipi di componenti | SMT 01005 o superiore BGA 0,4 mm di passo, POP (Package on Package) WLCSP 0,35 mm di passo Connettori metrici rigidi Cavo e filo |
Presentazione delle parti SMT | Altri prodotti Taglio del nastro Rotole parziale Rilo Tubo Scaffale |
Stensil | Acciaio inossidabile tagliato al laser |
Altre tecniche | Recensione gratuita del DFM Assemblaggio della casella di costruzione 100% di prova AOI e prova a raggi X per BGA Programmazione dei circuiti integrati Cost-down dei componenti Prova di funzione su misura Tecnologia di protezione |
Servizi clienti
Servizio PCB
XZH Fornitura di schede a lato singolo, a doppio lato, a più strati (1-20 strati), tipo di schede:PCB rigidi ((CEM, FR4), PCB flessibili, PCB rigidi-flessibili, MCPCB ((PCB in alluminio), PCB ceramici, PCB RF, ecc.
Assemblaggio di PCBFornitura di componenti
XZH offre assemblaggio di circuiti stampati, componenti, approvvigionamento e soluzioni complete. ciò che possiamo sempre garantire è la migliore qualità, prezzo competitivo e il miglior servizio.
Ulteriori dettagli o altri requisiti benvenuti per e-mail e chat con noi.
Profilo aziendale
Fondata nel 2014,XZH Technology Co., Ltd.è un'entità di buona reputazione, nota per il suo forte team tecnico, sistemi completi di garanzia della qualità e strumenti analitici all'avanguardia.i nostri prodotti servono una vasta gamma di applicazioni in elettronica di consumo, telecomunicazioni, attrezzature mediche e settori industriali, godendo di una forte domanda nei mercati europei e dell'Asia sudorientale.
La nostra offerta di servizi olistici comprende la progettazione schematica, la disposizione della scheda, l'approvvigionamento di componenti, la progettazione del firmware, la progettazione meccanica, PCBA e la clonazione dei chip.estendiamo i nostri servizi all'acquisto di componenti, PCB e assemblaggio FPC, imballaggio e logistica, garantendo una soluzione unica senza soluzione di continuità per i nostri clienti.Siamo orgogliosi di approvvigionare materie prime di alta qualità e componenti chiave da fornitori rinomati come Sharp, Toshiba, ST, Samsung, Infineon, JRC e NEC, sottolineando ulteriormente il nostro impegno per l'eccellenza.
Le nostre strutture, certificate secondo ISO 9001:2000 e ISO 14001:2004, si estendono su 2.000 metri quadrati e sono dotati di 300 lavoratori qualificati.Il nostro impegno per la qualità si riflette nei nostri rigorosi processi di controllo della qualità, supportato da 30 esperti auditor e attrezzature di prova avanzate come AOI, BGA X-ray e PCB E-test, garantendo la conformità agli standard IECO-HSPM QC 080000, CE, UL e RoHS.
Con l'obiettivo di "gestione professionale, industria su larga scala, mercato internazionale" come nostro obiettivo strategico,Vi invitiamo ad esplorare le opportunità di collaborazione con noi per avere informazioni dettagliate sui nostri servizi e capacità.
La nostra offerta di servizi olistici comprende la progettazione schematica, la disposizione della scheda, l'approvvigionamento di componenti, la progettazione del firmware, la progettazione meccanica, PCBA e la clonazione dei chip.estendiamo i nostri servizi all'acquisto di componenti, PCB e assemblaggio FPC, imballaggio e logistica, garantendo una soluzione unica senza soluzione di continuità per i nostri clienti.Siamo orgogliosi di approvvigionare materie prime di alta qualità e componenti chiave da fornitori rinomati come Sharp, Toshiba, ST, Samsung, Infineon, JRC e NEC, sottolineando ulteriormente il nostro impegno per l'eccellenza.
Le nostre strutture, certificate secondo ISO 9001:2000 e ISO 14001:2004, si estendono su 2.000 metri quadrati e sono dotati di 300 lavoratori qualificati.Il nostro impegno per la qualità si riflette nei nostri rigorosi processi di controllo della qualità, supportato da 30 esperti auditor e attrezzature di prova avanzate come AOI, BGA X-ray e PCB E-test, garantendo la conformità agli standard IECO-HSPM QC 080000, CE, UL e RoHS.
Con l'obiettivo di "gestione professionale, industria su larga scala, mercato internazionale" come nostro obiettivo strategico,Vi invitiamo ad esplorare le opportunità di collaborazione con noi per avere informazioni dettagliate sui nostri servizi e capacità.
Certificazioni
Mostra
I nostri vantaggi
Tempo di consegna del prodotto
Tempo di esecuzione del campione | Tempo di produzione di massa | |||
PCB a una sola faccia | 1 ~ 3 giorni | 4 ~ 7 giorni | ||
PCB a doppio lato | Da 2 a 5 giorni | 7~10 giorni | ||
PCB a più strati | 7~8 giorni | 10 ~ 15 giorni | ||
Assemblaggio di PCB | 8 ~ 15 giorni | Da 2 a 4 settimane | ||
Tempo di consegna | 3-7 giorni | 3-7 giorni | ||
Imballaggio: antistatico Imballaggio con cartone | ||||
Domande frequenti
D1:I miei file di progettazione sono al sicuro quando vi li invio?
R: I vostri file sono custoditi in completa sicurezza.
Fulltronics può firmare un accordo di non divulgazione prima di inviarefile.
Fulltronics può firmare un accordo di non divulgazione prima di inviarefile.
Q2: Per ordini in piccole quantità, è possibile produrre PCB prototipo?
R: Sì, XZH PCB può produrre prototipi. ma maggiore è la quantità, maggiore è il risparmio di costi.
Q3: Avete un servizio post-vendita per i vostri clienti?
R: Sì, per qualsiasi problema di qualità, XZH PCB prenderà la nostra responsabilità di risolverli per voi in qualsiasi momento.
Q4: Quali file avete bisogno per i progetti PCBA?
R:Escludere il file pcb, il file PNP ((Pick and Place) e il file Components Position.
Q5: Il nostro prodotto verrà testato prima della spedizione?
R: Sì, potremmo fornire la prova del circuito funzionale se ci fornisci i metodi di prova.
