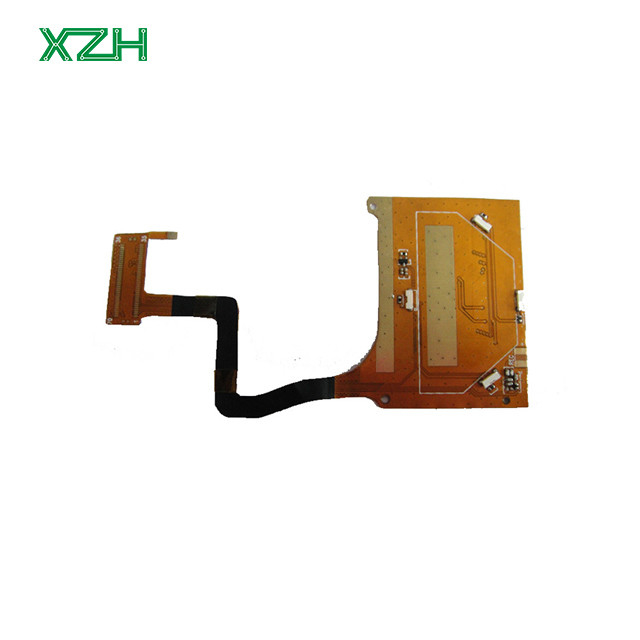

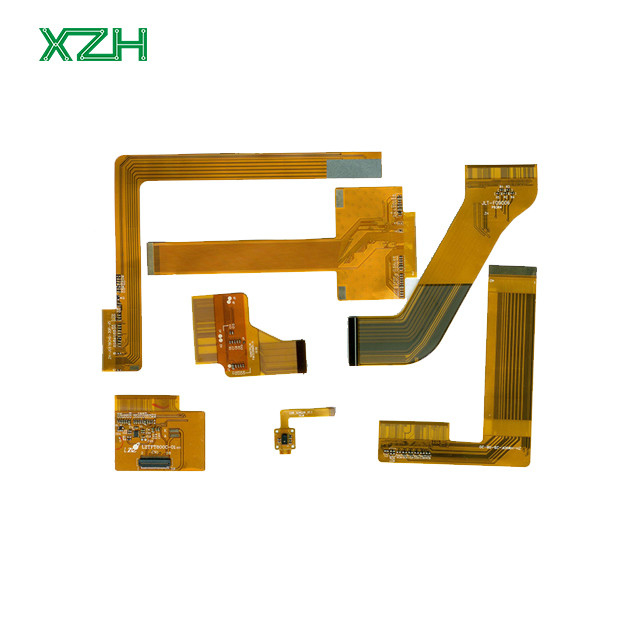

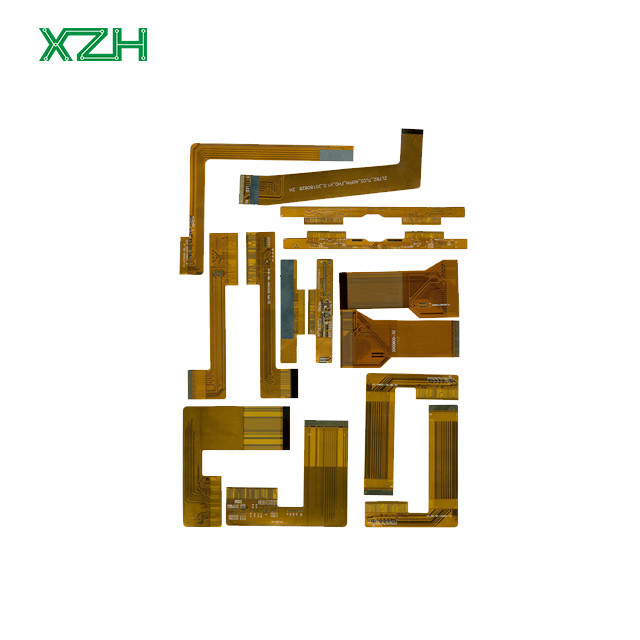

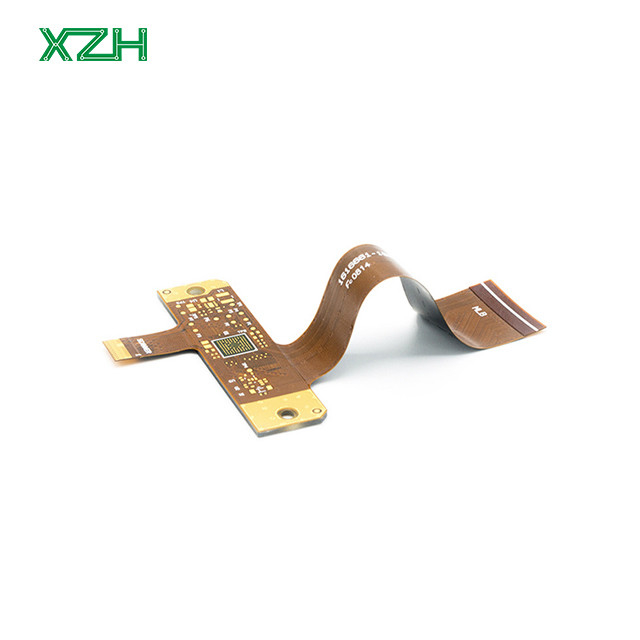

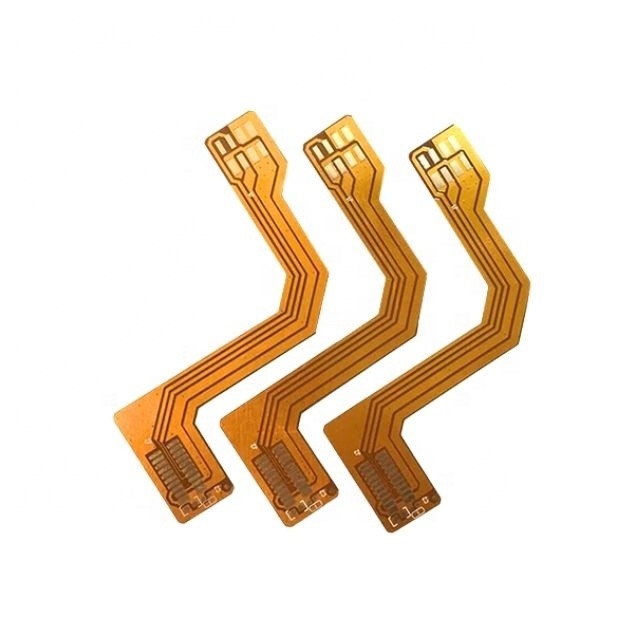

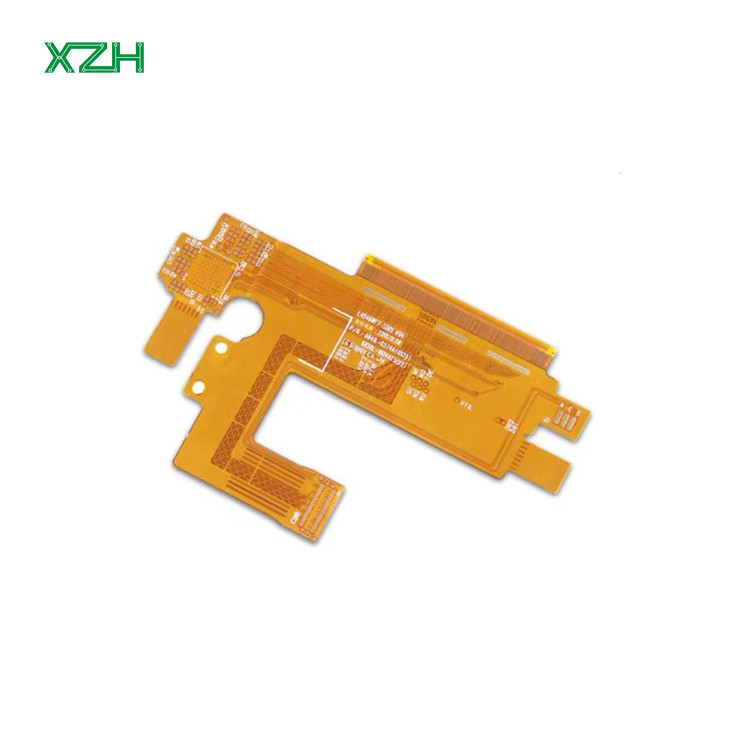

Materiale
|
PI, rame e Ni/Au
|
Tipo
|
FPC
|
Strati
|
1-4 strati
|
Dimensioni della tavola finita
|
10*15 mm, 250*380 mm
|
Spessore della scheda
|
00,057 a 0,6 mm
|
Tolleranza dello spessore del cartone finito
|
± 2 mils
|
Diametro del foro di trivellazione
|
0.15 a 6.7 mm
|
Finito via diametro
|
0.1 mm (minimo)
|
Spessore dielettrico dello strato interno (1/2 mils PI con adesivo 15um)
|
0.0275 a 0,1 mm
|
Tolleranza di PTH per il diametro del foro
|
± 2 mils
|
Tolleranza del diametro del foro del NPTH
|
± 1 mil
|
Tolleranza di posizione del foro
(rispetto ai dati di Gerber)
|
± 1 mil
|
Spessore del rame a fori PTH
|
da 8 a 30 μm
|
Tolleranza dopo l'incisione
|
± 30, 15% per l'impedenza
|
Tolleranza di immagine a immagine (minimo)
|
± 3 mils
|
Tolleranza dell'immagine al bordo (minimo)
|
± 2 mils
|
Registrazione dello strato di copertura (minimo)
|
6 ml
|
Diametro del foro di perforazione
|
0.1 a 5.0 mm
|
Tolleranza di incollaggio e rigidante
|
± 0,3 mm
|
Tolleranza di dimensione della matrice di punzonatura (matrice dura)
|
± 4 mils
|
Tolleranza di dimensione della matrice di punzonatura (matrice morbida)
|
± 12 mils
|
Tolleranza di impedenza (minimo)
|
± 10%
|
Tolleranza SMT e larghezza di passo (minimo)
|
± 4 mils
|
|
Tempo di esecuzione del campione
|
Tempo di produzione di massa
|
||
PCB a una sola faccia
|
1 ~ 3 giorni
|
4 ~ 7 giorni
|
||
PCB a doppio lato
|
Da 2 a 5 giorni
|
7~10 giorni
|
||
PCB a più strati
|
7~8 giorni
|
10 ~ 15 giorni
|
||
Assemblaggio di PCB
|
8 ~ 15 giorni
|
Da 2 a 4 settimane
|
||
Tempo di consegna
|
3-7 giorni
|
3-7 giorni
|
||
Imballaggio: antistatico Imballaggio con cartone
|
|
|
