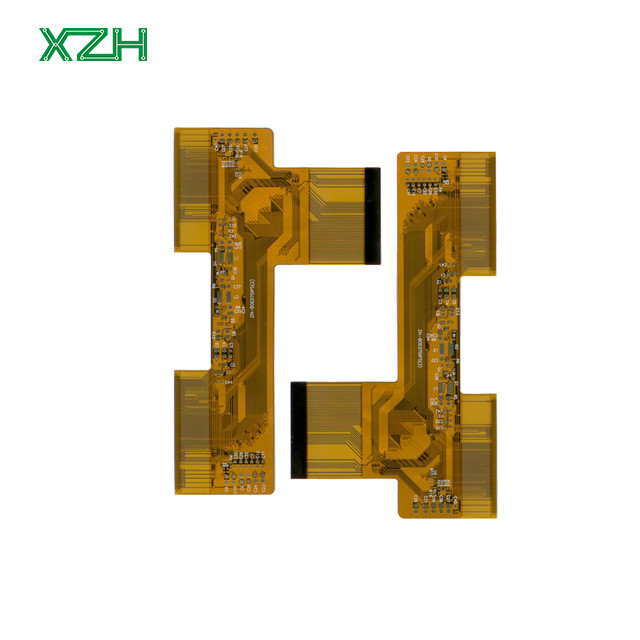

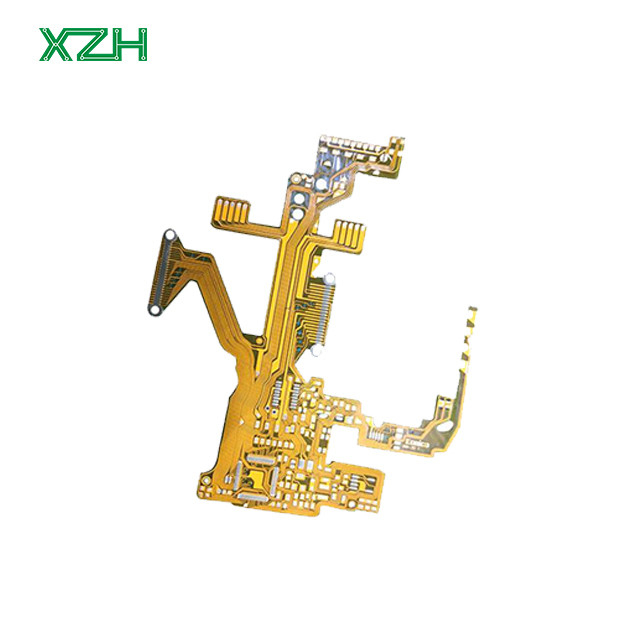

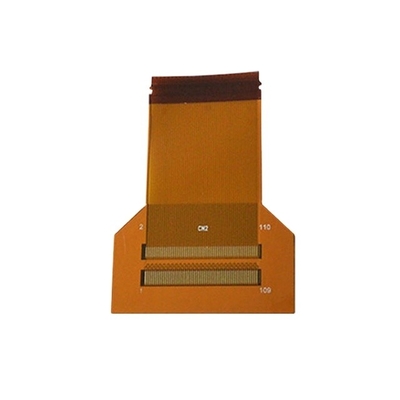

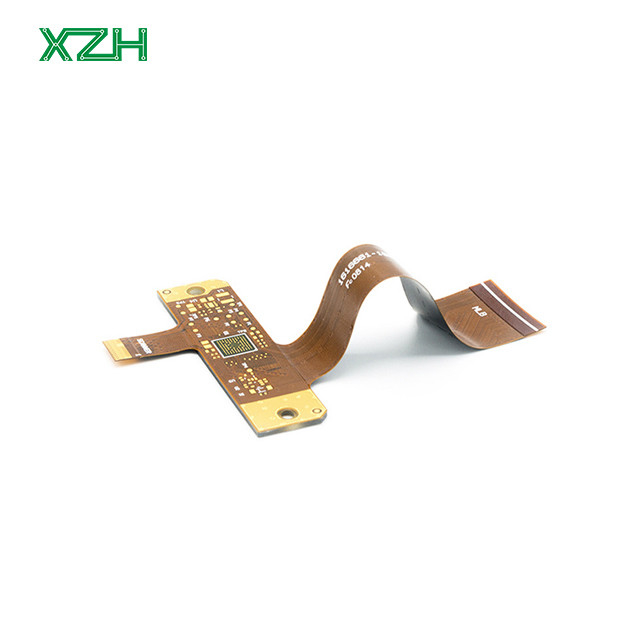

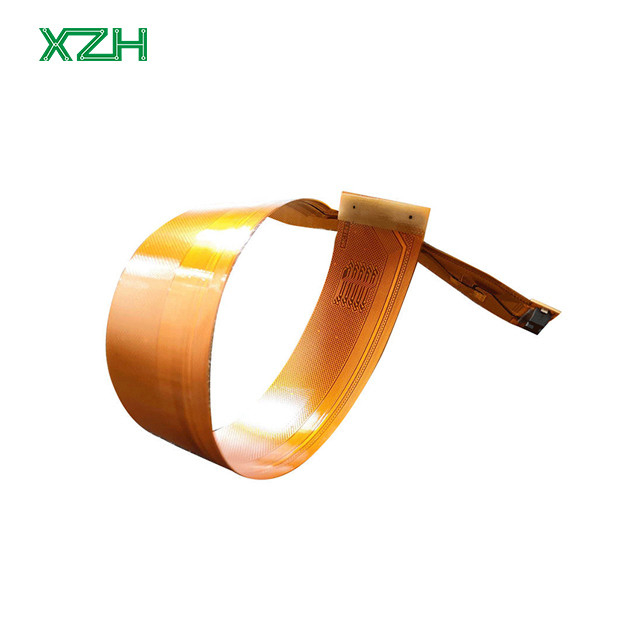

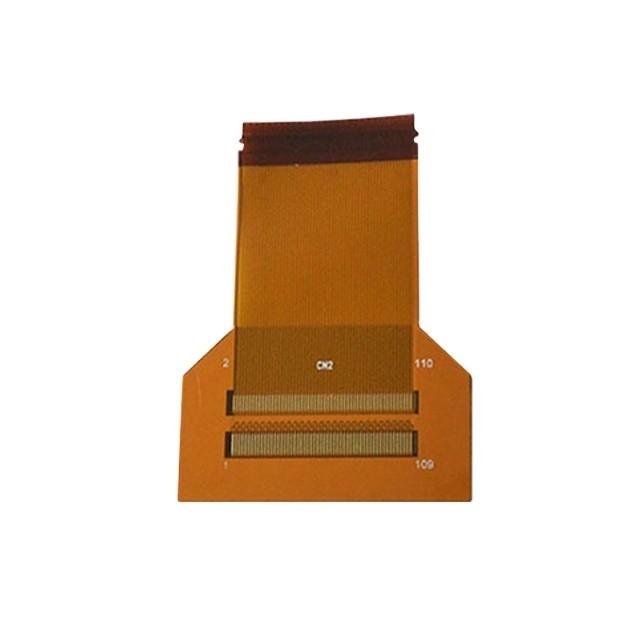

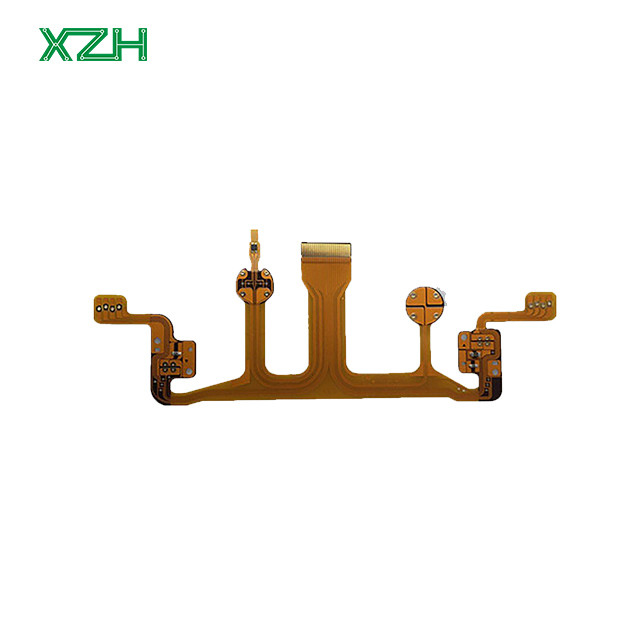

OEM FPC assemblaggio di fabbricazione doppio lato flessibile circuito stampato multilivello
-
Evidenziare
Fabbricazione OEM FPC
,FPC assemblaggio di fabbricazione a doppio lato
,Tavola di circuito stampato flessibile a più strati
-
TipoFPC, pcb flessibili
-
Materiale di basePolyimide, rame e Ni/Au, Polyimide, rame e Ni/Au
-
Spessore del rame1 oz
-
Spessore della scheda1.6 mm
-
Dimensione minima del foro0.2 mm
-
Min. Larghezza della linea4MIL
-
Min. Spaziamento tra le linee4MIL
-
Finitura superficialeOro per immersione, oro per immersione
-
Dimensione della schedaIndicatori di sicurezza per il trasporto aereo
-
Colore della maschera di saldaturaGiallo, opzionale
-
Servizio di assembleaFPCB
-
NomeFPC Flexible Printed Circuit Board a doppio lato, FPCB Manufacturer
-
MOQ1pc
-
Spessore0.2 mm
-
EsameE-prova 100%
-
Luogo di origineGuangdong, Cina
-
MarcaXZH FPC
-
Numero di modelloFPCB
-
Quantità di ordine minimo100 pezzi
-
Prezzo$2.50/pieces 100-1999 pieces
OEM FPC assemblaggio di fabbricazione doppio lato flessibile circuito stampato multilivello
OEM Pcb multicapa Gerber Pcb produzione e assemblaggio PCBA servizio di un solo stop
XZH: il vostro fornitore unico di soluzioni ODM/OEM
|
Materiale
|
PI, rame e Ni/Au
|
|
Tipo
|
FPC
|
|
Strati
|
1-4 strati
|
|
Dimensioni della tavola finita
|
10*15 mm, 250*380 mm
|
|
Spessore della scheda
|
00,057 a 0,6 mm
|
|
Tolleranza dello spessore del cartone finito
|
± 2 mils
|
|
Diametro del foro di trivellazione
|
0.15 a 6.7 mm
|
|
Finito via diametro
|
0.1 mm (minimo)
|
|
Spessore dielettrico dello strato interno (1/2 mils PI con adesivo 15um)
|
0.0275 a 0,1 mm
|
|
Tolleranza di PTH per il diametro del foro
|
± 2 mils
|
|
Tolleranza del diametro del foro del NPTH
|
± 1 mil
|
|
Tolleranza di posizione del foro
(rispetto ai dati di Gerber)
|
± 1 mil
|
|
Spessore del rame a fori PTH
|
da 8 a 30 μm
|
|
Tolleranza dopo l'incisione
|
± 30, 15% per l'impedenza
|
|
Tolleranza di immagine a immagine (minimo)
|
± 3 mils
|
|
Tolleranza dell'immagine al bordo (minimo)
|
± 2 mils
|
|
Registrazione dello strato di copertura (minimo)
|
6 ml
|
|
Diametro del foro di perforazione
|
0.1 a 5.0 mm
|
|
Tolleranza di incollaggio e rigidante
|
± 0,3 mm
|
|
Tolleranza di dimensione della matrice di punzonatura (matrice dura)
|
± 4 mils
|
|
Tolleranza di dimensione della matrice di punzonatura (matrice morbida)
|
± 12 mils
|
|
Tolleranza di impedenza (minimo)
|
± 10%
|
|
Tolleranza SMT e larghezza di passo (minimo)
|
± 4 mils
|
Desiderate maggiori informazioni o un preventivo?CHAT orail pulsante in alto a destra per contattare i nostri venditori.
Servizi clienti
Servizio PCB
XZH Fornitura di schede a lato singolo, a doppio lato, a più strati (1-20 strati), tipo di schede:PCB rigidi ((CEM, FR4), PCB flessibili, PCB rigidi-flessibili, MCPCB ((PCB in alluminio), PCB ceramici, PCB RF, ecc.
Assemblaggio di PCBFornitura di componenti
XZH offre assemblaggio di circuiti stampati, componenti, approvvigionamento e soluzioni complete. ciò che possiamo sempre garantire è la migliore qualità, prezzo competitivo e il miglior servizio.
Ulteriori dettagli o altri requisiti benvenuti per e-mail e chat con noi.
Profilo aziendale
Fondata nel 2014,XZH Technology Co., Ltd.è un'entità di buona reputazione, nota per il suo forte team tecnico, sistemi completi di garanzia della qualità e strumenti analitici all'avanguardia.i nostri prodotti servono una vasta gamma di applicazioni in elettronica di consumo, telecomunicazioni, attrezzature mediche e settori industriali, godendo di una forte domanda nei mercati europei e dell'Asia sudorientale.
La nostra offerta di servizi olistici comprende la progettazione schematica, la disposizione della scheda, l'approvvigionamento di componenti, la progettazione del firmware, la progettazione meccanica, PCBA e la clonazione dei chip.estendiamo i nostri servizi all'acquisto di componenti, PCB e assemblaggio FPC, imballaggio e logistica, garantendo una soluzione unica senza soluzione di continuità per i nostri clienti.Siamo orgogliosi di approvvigionare materie prime di alta qualità e componenti chiave da fornitori rinomati come Sharp, Toshiba, ST, Samsung, Infineon, JRC e NEC, sottolineando ulteriormente il nostro impegno per l'eccellenza.
Le nostre strutture, certificate secondo ISO 9001:2000 e ISO 14001:2004, si estendono su 2.000 metri quadrati e sono dotati di 300 lavoratori qualificati.Il nostro impegno per la qualità si riflette nei nostri rigorosi processi di controllo della qualità, supportato da 30 esperti auditor e attrezzature di prova avanzate come AOI, BGA X-ray e PCB E-test, garantendo la conformità agli standard IECO-HSPM QC 080000, CE, UL e RoHS.
Con l'obiettivo di "gestione professionale, industria su larga scala, mercato internazionale" come nostro obiettivo strategico,Vi invitiamo ad esplorare le opportunità di collaborazione con noi per avere informazioni dettagliate sui nostri servizi e capacità.
La nostra offerta di servizi olistici comprende la progettazione schematica, la disposizione della scheda, l'approvvigionamento di componenti, la progettazione del firmware, la progettazione meccanica, PCBA e la clonazione dei chip.estendiamo i nostri servizi all'acquisto di componenti, PCB e assemblaggio FPC, imballaggio e logistica, garantendo una soluzione unica senza soluzione di continuità per i nostri clienti.Siamo orgogliosi di approvvigionare materie prime di alta qualità e componenti chiave da fornitori rinomati come Sharp, Toshiba, ST, Samsung, Infineon, JRC e NEC, sottolineando ulteriormente il nostro impegno per l'eccellenza.
Le nostre strutture, certificate secondo ISO 9001:2000 e ISO 14001:2004, si estendono su 2.000 metri quadrati e sono dotati di 300 lavoratori qualificati.Il nostro impegno per la qualità si riflette nei nostri rigorosi processi di controllo della qualità, supportato da 30 esperti auditor e attrezzature di prova avanzate come AOI, BGA X-ray e PCB E-test, garantendo la conformità agli standard IECO-HSPM QC 080000, CE, UL e RoHS.
Con l'obiettivo di "gestione professionale, industria su larga scala, mercato internazionale" come nostro obiettivo strategico,Vi invitiamo ad esplorare le opportunità di collaborazione con noi per avere informazioni dettagliate sui nostri servizi e capacità.
Certificazioni
Mostra
I nostri vantaggi
Tempo di consegna del prodotto
|
|
Tempo di esecuzione del campione
|
Tempo di produzione di massa
|
||
|
PCB a una sola faccia
|
1 ~ 3 giorni
|
4 ~ 7 giorni
|
||
|
PCB a doppio lato
|
Da 2 a 5 giorni
|
7~10 giorni
|
||
|
PCB a più strati
|
7~8 giorni
|
10 ~ 15 giorni
|
||
|
Assemblaggio di PCB
|
8 ~ 15 giorni
|
Da 2 a 4 settimane
|
||
|
Tempo di consegna
|
3-7 giorni
|
3-7 giorni
|
||
|
Imballaggio: antistatico Imballaggio con cartone
|
|
|
||
Domande frequenti
D1:I miei file di progettazione sono al sicuro quando vi li invio?
R: I vostri file sono custoditi in completa sicurezza.
Fulltronics può firmare un accordo di non divulgazione prima di inviarefile.
Fulltronics può firmare un accordo di non divulgazione prima di inviarefile.
Q2: Per ordini in piccole quantità, è possibile produrre PCB prototipo?
R: Sì, XZH PCB può produrre prototipi. ma maggiore è la quantità, maggiore è il risparmio di costi.
Q3: Avete un servizio post-vendita per i vostri clienti?
R: Sì, per qualsiasi problema di qualità, XZH PCB prenderà la nostra responsabilità di risolverli per voi in qualsiasi momento.
Q4: Quali file avete bisogno per i progetti PCBA?
R:Escludere il file pcb, il file PNP ((Pick and Place) e il file Components Position.
Q5: Il nostro prodotto verrà testato prima della spedizione?
R: Sì, potremmo fornire la prova del circuito funzionale se ci fornisci i metodi di prova.
