Servizi di assemblaggio di PCB per l'industria automobilistica
-
Evidenziare
Servizi di assemblaggio di PCB per autoveicoli
,Servizi di montaggio di PCB a doppio lato

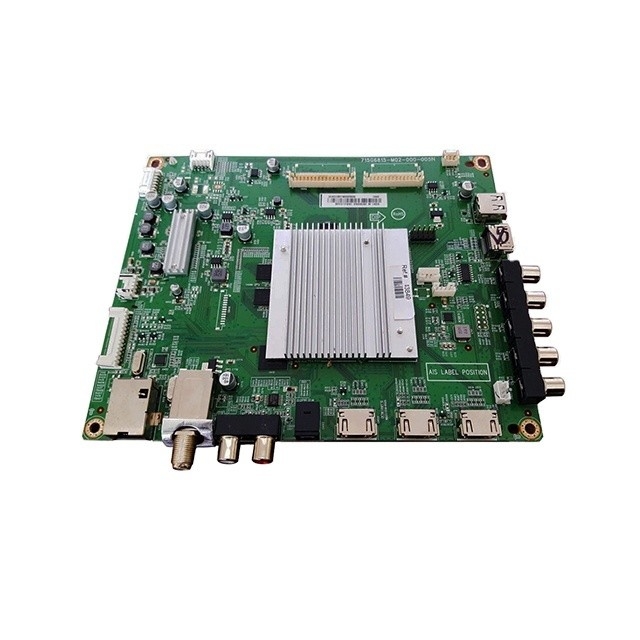

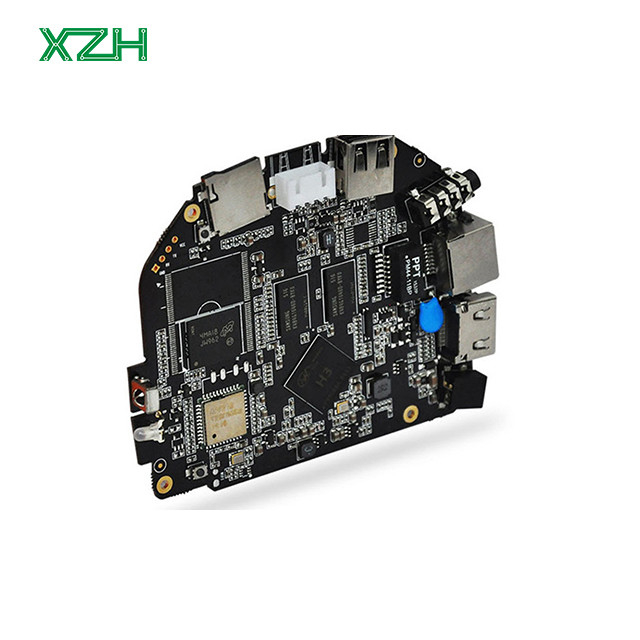

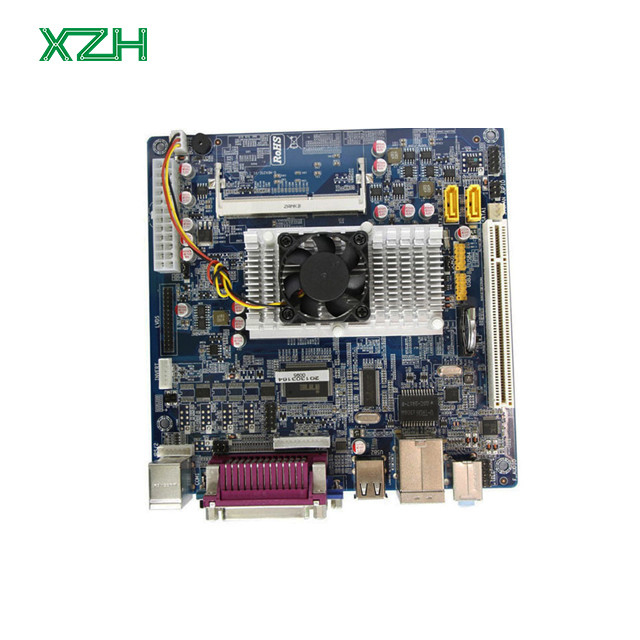

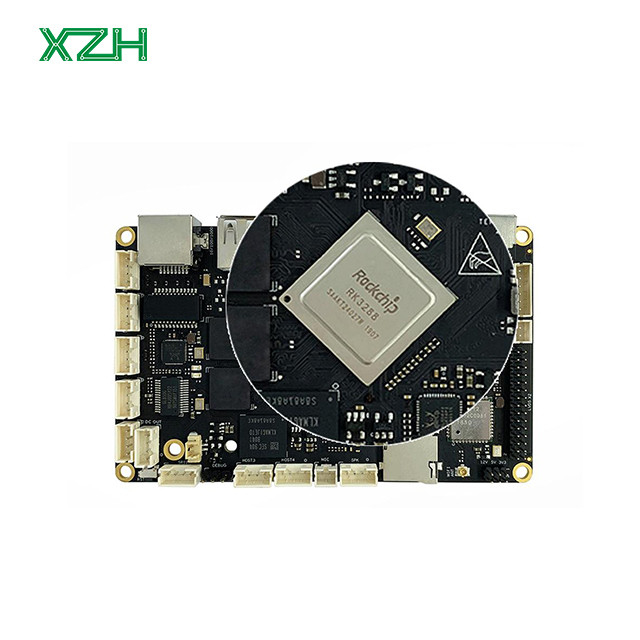

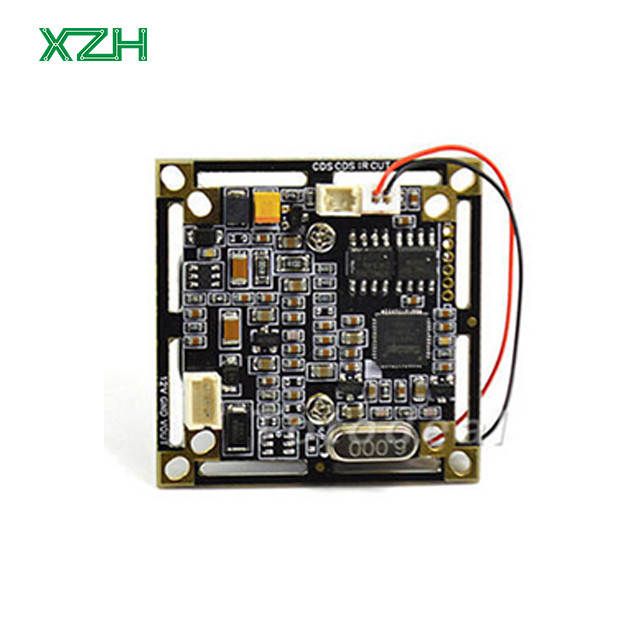

,Tavola di circuito elettronico PCBA
-
Tipopcba della scheda madre
-
Tipo di fornitorePersonalizzato
-
Spessore del rame1 oz
-
Nome del prodottoAssemblaggio di schede PCB PCBA OEM
-
Strati1-58 Strati
-
CertificatoISO TS16949
-
Trattamento superficialeHASL, HASL LF, ecc.
-
Maschera di saldaturaLPI verde a doppio lato/ personalizzato
-
File necessarioGerber.etc
-
ApplicazioneDispositivi elettronici
-
MaterialeFR-4 / alta Tg FR-4 / alogen-free.etc
-
ServizioOffre progettazione PCBA
-
Luogo di origineGuangdong, Cina
-
MarcaXZH
-
Numero di modelloPCBA-110
-
Prezzo$1.00/pieces >=1 pieces
Servizi di assemblaggio di PCB per l'industria automobilistica
Servizio di progettazione di circuiti stampati
XZH: il vostro fornitore unico di soluzioni ODM/OEM
|
Strati
|
1-58 strati
|
|
Materiale di cartone
|
FR-4 / Alto TG FR-4 / Materiale privo di alogeni/Rogers/Arlon/Taconic/Teflon
|
|
Trattamento superficiale
|
HASL, HASL senza piombo, Oro Immersione, Stagno Immersione, R, Oro Duro, Oro Flash, OSP...
|
|
Colore di vetrina di seta
|
Bianco / Nero / Giallo
|
|
Colore della maschera di saldatura
|
Verde / Blu / Rosso / Nero / Giallo / Bianco
|
Capacità
|
Descrizione
|
Tecnologia e capacità
|
|
|
|
|
||||
|
1. gamma di prodotti
|
PCB rigidi da 2 a 24 strati, HDI; base in alluminio
|
|
|
|
|
||||
|
2Spessore minimo della tavola
|
2 strati
|
4 strati
|
6 strato
|
8 strato
|
10 strato
|
||||
|
|
min. 0,2 mm
|
0.4 mm
|
1 mm
|
1.2 mm
|
1.5 mm
|
||||
|
|
Strati 12 e 14
|
16 strati
|
18 strato
|
20 strato
|
Strato 22 e 24
|
||||
|
|
1.6 mm
|
1.7 mm
|
1.8 mm
|
2.2 mm
|
2.6 mm
|
||||
|
3. Max. Dimensione della tavola
|
610 x 1200 mm
|
|
|
|
|
||||
|
4. Materiale di base
|
FR-4 Vetro laminato epossidico, base in alluminio, RCC
|
|
|
|
|
||||
|
5Trattamento di finitura superficiale
|
Ni/Au. Conservanti organici di solerabilità (OSP o Entek). Livellazione dell'aria calda (libere di piombo, RoHS). Inchiostro di carbonio. Maschera peelable. Denti d'oro.Silve di immersione. Immersione stagno. Oro lampante (elettrolitico)
|
|
|
|
|
||||
|
6- Laminato maggiore.
|
King Boad (KB-6150). ShengYi (S1141; S1170). Arion. YGA-1-1; Rogers e altri.
|
|
|
|
|
||||
|
7Via Holes.
|
Copper PTH/ Blind Via/ Buried Via/ HDI 2+N+2 con IVH
|
|
|
|
|
||||
|
8. Spessore della lamina di rame
|
18um/ 35um/ 70um~ 245um (strato esterno 0,5 oz~ 7 oz)
18um/ 35um/ 70um~ 210um (strato interno 0,5 oz~ 6 oz)
|
|
|
|
|
||||
|
9. Min. Via Dimensione e Tipo
|
Dia. 0,15 mm (finito).
Rapporto di aspetto = 12; fori HDI (< 0,10 mm)
|
|
|
|
|
||||
|
10. Min. Larghezza di linea e spaziatura
|
00,75 mm/ 0,10 mm (3 mil/ 4 mil)
|
|
|
|
|
||||
|
11. Min Via taglia del foro e pad
|
Via: Dia, 0,2 mm/ pad. dia. 0,4 mm; HDI < 0,10 mm via
|
|
|
|
|
||||
|
12Impedanza I Controllo Tol.
|
+/- 10% (min. +/- 7 Ohm)
|
|
|
|
|
||||
|
13- Maschera di saldatura.
|
Foto-immagine liquida (LPI)
|
|
|
|
|
||||
|
14. Profilazione
|
Cnc Routing, V-Cutting, Punching, Push back punching, connessione a camme
|
|
|
|
|
||||
|
15. Capacità
|
100 km2 di produzione mensile
|
|
|
|
|
||||
Desiderate maggiori informazioni o un preventivo?CHAT orail pulsante in alto a destra per contattare i nostri venditori.
|
Articolo
|
Capacità
|
|
Materiale di base
|
FR4, FR4 ad alta Tg, CEM3, alluminio, alta frequenza e frequenza ((Rogers, Taconic, Aaron, PTFE, F4B)
|
|
Strati
|
1-4 strati ((Aluminio), 1-32 strati ((FR4)
|
|
Spessore del rame
|
0.5oz, 1oz, 2oz, 3oz, 4oz
|
|
Spessore dielettrico
|
00,05 mm, 0,075 mm, 0,1 mm,0.15 mm,0.2 mm
|
|
spessore del nucleo della scheda
|
0.4 mm,00,6 mm, 0,8 mm, 1,0 mm, 1,2 mm,
1.5 mm, 2.0 mm, 3.0 mm e 3.2 mm |
|
Spessore della scheda
|
0.4 mm - 4.0 mm
|
|
Tolleranza dello spessore
|
+/-10%
|
|
Fabbricazione dell'alluminio
|
Perforazione, scarico, fresatura, incanalamento, punzonatura.
Disponibilità della scheda di interruzione |
|
Min Hole
|
0.2 mm
|
|
Min Larghezza del binario
|
0.2 mm (8 millimetri)
|
|
Min Track Gap
|
0.2 mm (8 millimetri)
|
|
Min SMD Pad Pitch
|
0.2 mm (8 millimetri)
|
|
Finitura superficiale
|
HASL senza piombo, ENIG, oro placcato, oro immersivo, OSP
|
|
Colore della maschera di saldatura
|
Verde, Blu, Nero, Bianco, Giallo, Rosso, Matt Verde, Matt Nero, Matt Blu
|
|
Colore leggendario
|
Nero, bianco ecc.
|
|
Tipi di assemblaggio
|
Montaggio di superficie
Scavo Tecnologia mista (SMT e Through-hole) Posizionamento su una o due facce Rivestimento conforme Sistema di copertura dello scudo per il controllo delle emissioni EMI |
|
Acquisti di parti
|
Completo chiavi in mano
Parziale chiavi in mano Confezionato/consignato |
|
Tipi di componenti
|
SMT 01005 o superiore
BGA 0,4 mm di passo, POP (Package on Package) WLCSP 0,35 mm di passo Connettori metrici rigidi Cavo e filo |
|
Presentazione delle parti SMT
|
Altri prodotti
Taglio del nastro Rotole parziale Rilo Tubo Scaffale |
|
Stensil
|
Acciaio inossidabile tagliato al laser
|
|
Altre tecniche
|
Recensione gratuita del DFM
Assemblaggio della casella di costruzione 100% di prova AOI e prova a raggi X per BGA Programmazione dei circuiti integrati Cost-down dei componenti Prova di funzione su misura Tecnologia di protezione |
Servizi clienti
Servizio PCB
XZH Fornitura di schede a lato singolo, a doppio lato, a più strati (1-20 strati), tipo di schede:PCB rigidi ((CEM, FR4), PCB flessibili, PCB rigidi-flessibili, MCPCB ((PCB in alluminio), PCB ceramici, PCB RF, ecc.
Assemblaggio di PCBFornitura di componenti
XZH offre assemblaggio di circuiti stampati, componenti, approvvigionamento e soluzioni complete. ciò che possiamo sempre garantire è la migliore qualità, prezzo competitivo e il miglior servizio.
Ulteriori dettagli o altri requisiti benvenuti per e-mail e chat con noi.
Profilo aziendale
Fondata nel 2014,XZH Technology Co., Ltd.è un'entità di buona reputazione, nota per il suo forte team tecnico, sistemi completi di garanzia della qualità e strumenti analitici all'avanguardia.i nostri prodotti servono una vasta gamma di applicazioni in elettronica di consumo, telecomunicazioni, attrezzature mediche e settori industriali, godendo di una forte domanda nei mercati europei e dell'Asia sudorientale.
La nostra offerta di servizi olistici comprende la progettazione schematica, la disposizione della scheda, l'approvvigionamento di componenti, la progettazione del firmware, la progettazione meccanica, PCBA e la clonazione dei chip.estendiamo i nostri servizi all'acquisto di componenti, PCB e assemblaggio FPC, imballaggio e logistica, garantendo una soluzione unica senza soluzione di continuità per i nostri clienti.Siamo orgogliosi di approvvigionare materie prime di alta qualità e componenti chiave da fornitori rinomati come Sharp, Toshiba, ST, Samsung, Infineon, JRC e NEC, sottolineando ulteriormente il nostro impegno per l'eccellenza.
Le nostre strutture, certificate secondo ISO 9001:2000 e ISO 14001:2004, si estendono su 2.000 metri quadrati e sono dotati di 300 lavoratori qualificati.Il nostro impegno per la qualità si riflette nei nostri rigorosi processi di controllo della qualità, supportato da 30 esperti auditor e attrezzature di prova avanzate come AOI, BGA X-ray e PCB E-test, garantendo la conformità agli standard IECO-HSPM QC 080000, CE, UL e RoHS.
Con l'obiettivo di "gestione professionale, industria su larga scala, mercato internazionale" come nostro obiettivo strategico,Vi invitiamo ad esplorare le opportunità di collaborazione con noi per avere informazioni dettagliate sui nostri servizi e capacità.
La nostra offerta di servizi olistici comprende la progettazione schematica, la disposizione della scheda, l'approvvigionamento di componenti, la progettazione del firmware, la progettazione meccanica, PCBA e la clonazione dei chip.estendiamo i nostri servizi all'acquisto di componenti, PCB e assemblaggio FPC, imballaggio e logistica, garantendo una soluzione unica senza soluzione di continuità per i nostri clienti.Siamo orgogliosi di approvvigionare materie prime di alta qualità e componenti chiave da fornitori rinomati come Sharp, Toshiba, ST, Samsung, Infineon, JRC e NEC, sottolineando ulteriormente il nostro impegno per l'eccellenza.
Le nostre strutture, certificate secondo ISO 9001:2000 e ISO 14001:2004, si estendono su 2.000 metri quadrati e sono dotati di 300 lavoratori qualificati.Il nostro impegno per la qualità si riflette nei nostri rigorosi processi di controllo della qualità, supportato da 30 esperti auditor e attrezzature di prova avanzate come AOI, BGA X-ray e PCB E-test, garantendo la conformità agli standard IECO-HSPM QC 080000, CE, UL e RoHS.
Con l'obiettivo di "gestione professionale, industria su larga scala, mercato internazionale" come nostro obiettivo strategico,Vi invitiamo ad esplorare le opportunità di collaborazione con noi per avere informazioni dettagliate sui nostri servizi e capacità.
Certificazioni
Mostra
I nostri vantaggi
Tempo di consegna del prodotto
|
|
Tempo di esecuzione del campione
|
Tempo di produzione di massa
|
||
|
PCB a una sola faccia
|
1 ~ 3 giorni
|
4 ~ 7 giorni
|
||
|
PCB a doppio lato
|
Da 2 a 5 giorni
|
7~10 giorni
|
||
|
PCB a più strati
|
7~8 giorni
|
10 ~ 15 giorni
|
||
|
Assemblaggio di PCB
|
8 ~ 15 giorni
|
Da 2 a 4 settimane
|
||
|
Tempo di consegna
|
3-7 giorni
|
3-7 giorni
|
||
|
Imballaggio: antistatico Imballaggio con cartone
|
|
|
||
Domande frequenti
D1:I miei file di progettazione sono al sicuro quando vi li invio?
R: I vostri file sono custoditi in completa sicurezza.
Fulltronics può firmare un accordo di non divulgazione prima di inviarefile.
Fulltronics può firmare un accordo di non divulgazione prima di inviarefile.
Q2: Per ordini in piccole quantità, è possibile produrre PCB prototipo?
R: Sì, XZH PCB può produrre prototipi. ma maggiore è la quantità, maggiore è il risparmio di costi.
Q3: Avete un servizio post-vendita per i vostri clienti?
R: Sì, per qualsiasi problema di qualità, XZH PCB prenderà la nostra responsabilità di risolverli per voi in qualsiasi momento.
Q4: Quali file avete bisogno per i progetti PCBA?
R:Escludere il file pcb, il file PNP ((Pick and Place) e il file Components Position.
Q5: Il nostro prodotto verrà testato prima della spedizione?
R: Sì, potremmo fornire la prova del circuito funzionale se ci fornisci i metodi di prova.
