Strati
|
1-58 strati
|
Materiale della tavola
|
FR-4 / Alta TG FR-4 / Materiale privo di alogeni/Rogers/Arlon/Taconic/Teflon
|
Trattamento superficiale
|
HASL, HASL senza piombo, oro per immersione, stagno per immersione, r, oro duro, oro flash, OSP…
|
Colore serigrafico
|
Bianco/Nero/Giallo
|
Colore della maschera di saldatura
|
Verde/Blu/Rosso/Nero/Giallo/Bianco
|

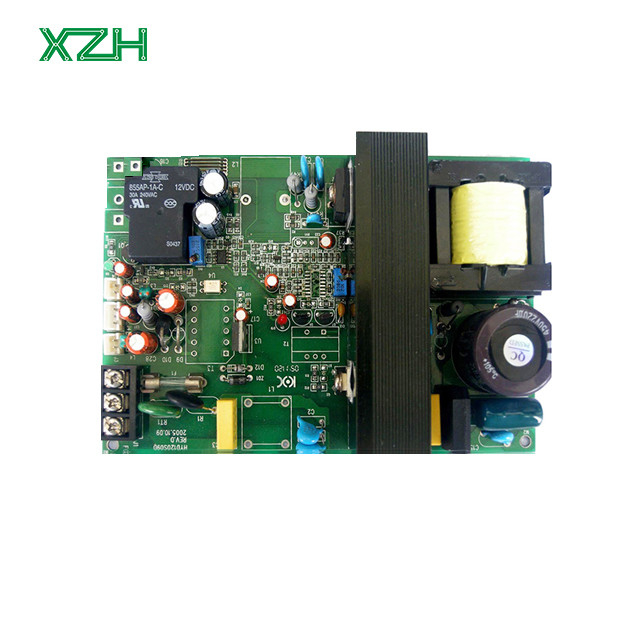

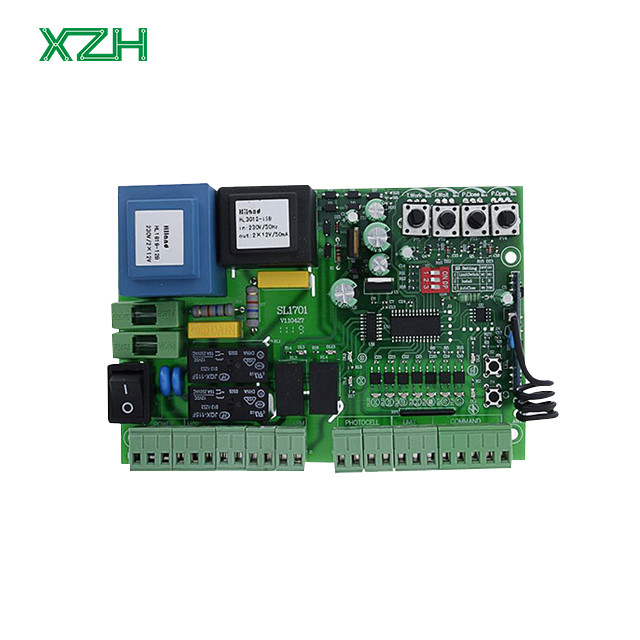

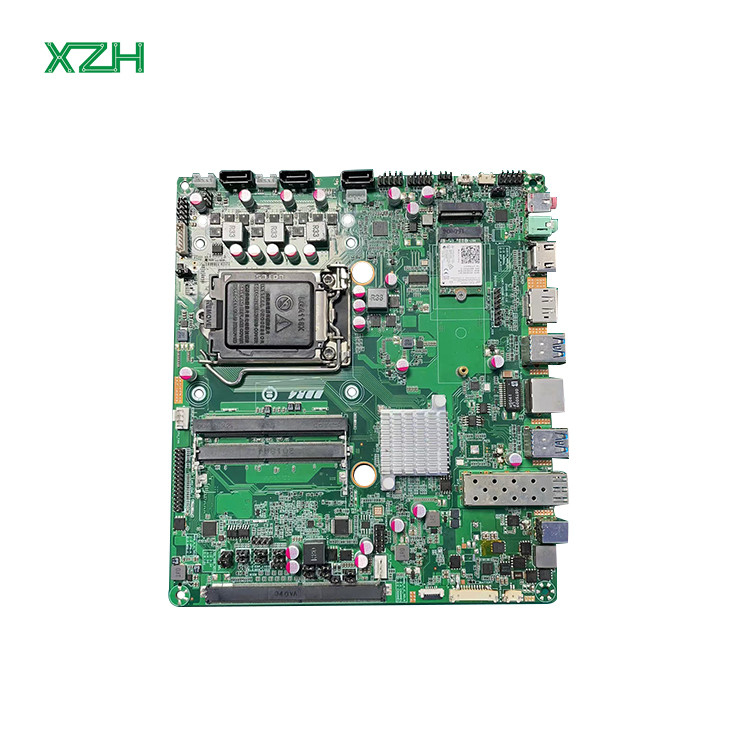

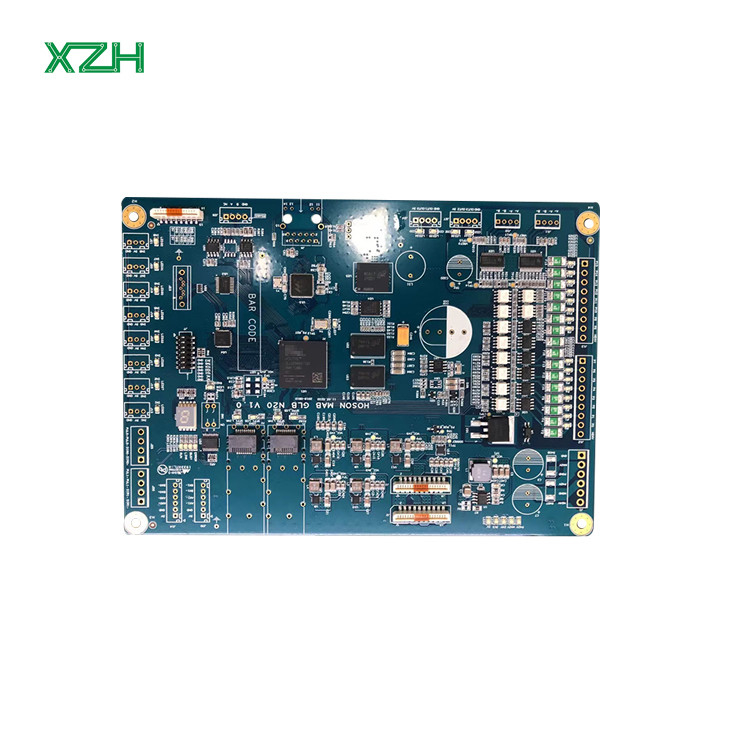

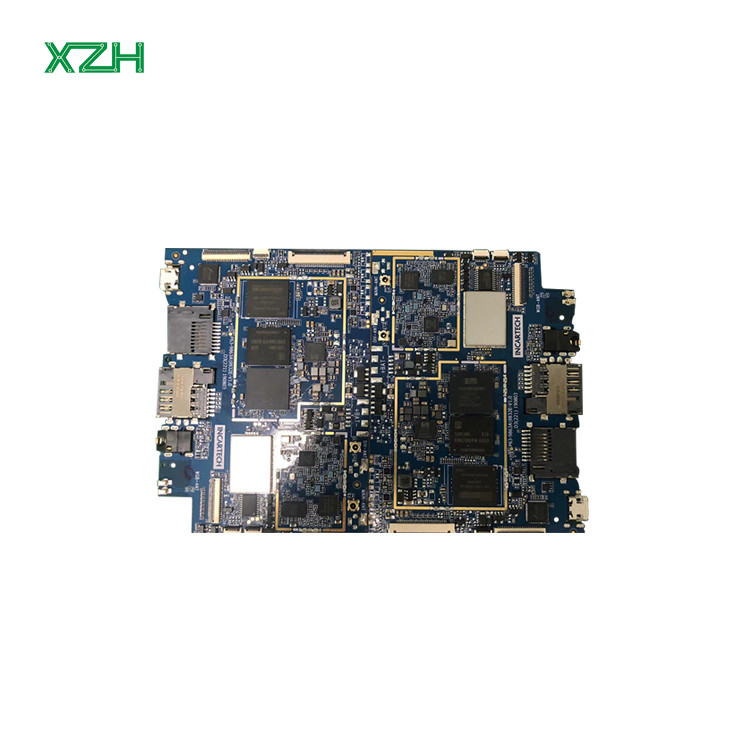

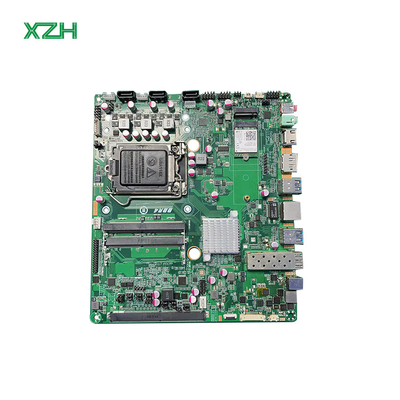

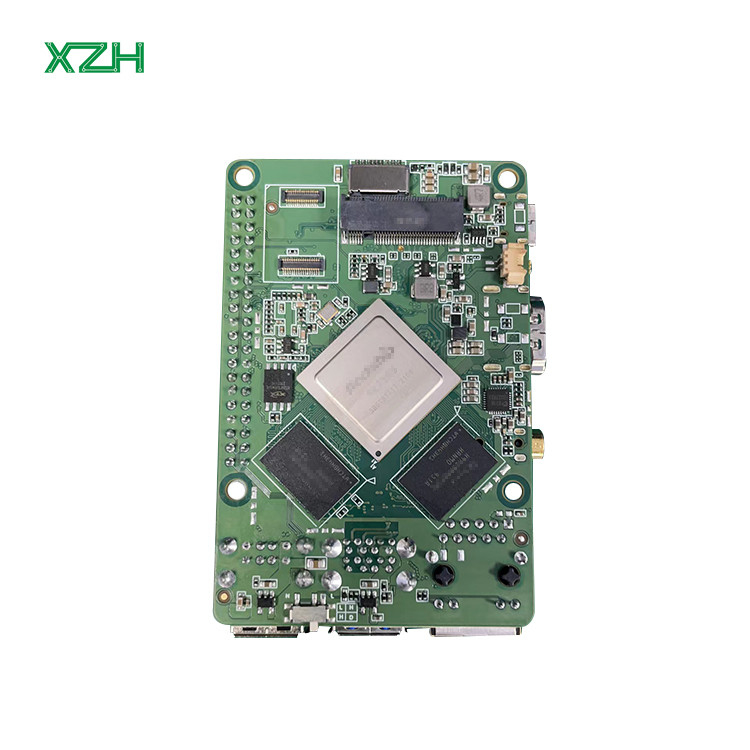

Descrizione
|
Tecnologia e capacità
|
|
|
|
|
||||
1. Gamma di prodotti
|
PCB rigidi da 2-24 strati, HDI; Base in alluminio
|
|
|
|
|
||||
2. Min. Spessore del pannello
|
2 strati
|
4 strati
|
6 strati
|
8 strati
|
10 strati
|
||||
|
min. 0,2 mm
|
0,4 mm
|
1 millimetro
|
1,2 mm
|
1,5 mm
|
||||
|
12 e 14 strati
|
16 strati
|
18 strati
|
20 strati
|
22 e 24 strati
|
||||
|
1,6 mm
|
1,7 mm
|
1,8 mm
|
2,2 mm
|
2,6 mm
|
||||
3. Massimo. Dimensioni della scheda
|
610 x 1200 mm
|
|
|
|
|
||||
4. Materiale di base
|
FR-4 Laminato epossidico in vetro, base in alluminio, RCC
|
|
|
|
|
||||
5. Trattamento di finitura superficiale
|
Nichel chimico Oro per immersione (Electoless Ni/Au). Conservanti Organici di Solabilità (OSP o Entek). Livellamento ad aria calda (senza piombo, RoHS). Inchiostro al carbonio. Maschera pelabile. Dita d'oro. Immersione Argento. Stagno per immersione. Oro flash (elettrolitico)
|
|
|
|
|
||||
6. Laminato principale
|
Re Boad (KB-6150). ShengYi (S1141; S1170). Arione. YGA-1-1; Rogers e altri.
|
|
|
|
|
||||
7. Attraverso i fori
|
Rame PTH/ Via cieca/ Via interrata/ HDI 2+N+2 con IVH
|
|
|
|
|
||||
8. Spessore della lamina di rame
|
18um/ 35um/ 70um~245um (strato esterno 0,5oz~7oz)
18um/ 35um/ 70um~ 210um (strato interno 0,5 once~6 once)
|
|
|
|
|
||||
9. Min. Tramite dimensione e tipo
|
Dia. 0,15 mm (finito).
Rapporto d'aspetto = 12; Fori HDI (<0,10 mm)
|
|
|
|
|
||||
10. Min. Larghezza e spaziatura della linea
|
0,75 mm/ 0,10 mm (3 mil/ 4 mil)
|
|
|
|
|
||||
11. Dimensione minima del foro e cuscinetto
|
Via: diametro, 0,2 mm/pad. diametro 0,4 mm; HDI<0,10 mm tramite
|
|
|
|
|
||||
12. Impedenza I Controllo Tol.
|
+/- 10% (minimo +/- 7 Ohm)
|
|
|
|
|
||||
13. Maschera per saldatura
|
Fotoimmagine liquida (LPI)
|
|
|
|
|
||||
14. Profilazione
|
Fresatura CNC, taglio a V, punzonatura, punzonatura push back, smussatura del connettore
|
|
|
|
|
||||
15. Capacità
|
100 k㎡ di produzione mensile
|
|
|
|
|
Articolo
|
Capacità
|
Materiale di base
|
FR4, FR4 ad alta TG, CEM3, alluminio, frequenza ad alta frequenza (Rogers, Taconic, Aron, PTFE, F4B)
|
Strati
|
1-4 strati (alluminio), 1-32 strati (FR4)
|
Spessore del rame
|
0,5 once, 1 oncia, 2 once, 3 once, 4 once
|
Spessore dielettrico
|
0,05 mm, 0,075 mm, 0,1 mm, 0,15 mm, 0,2 mm
|
Spessore del nucleo del pannello
|
0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm,
1,5 mm, 2,0 mm, 3,0 mm e 3,2 mm |
Spessore del pannello
|
0,4 mm - 4,0 mm
|
Tolleranza sullo spessore
|
+/-10%
|
Lavorazione dell'alluminio
|
Foratura, maschiatura, fresatura, fresatura, punzonatura,
Scheda separabile disponibile |
Foro minimo
|
0,2 mm
|
Larghezza minima della traccia
|
0,2 mm (8 mil)
|
Distanza minima dal binario
|
0,2 mm (8 mil)
|
Passo minimo del pad SMD
|
0,2 mm (8 mil)
|
Finitura superficiale
|
HASL senza piombo, ENIG, oro placcato, oro ad immersione, OSP
|
Colore maschera di saldatura
|
Verde, Blu, Nero, Bianco, Giallo, Rosso, Verde opaco, Nero opaco, Blu opaco
|
Colore legenda
|
Nero, bianco ecc
|
Tipi di assemblaggio
|
Montaggio superficiale
Foro passante Tecnologia mista (SMT e foro passante) Posizionamento mono o bifacciale Rivestimento conforme Gruppo copertura schermante per il controllo delle emissioni EMI |
Approvvigionamento di parti
|
Completo chiavi in mano
Parziale chiavi in mano Equipaggiato/Consegnato |
Tipi di componenti
|
SMT 01005 o superiore
BGA passo 0,4 mm, POP (pacchetto su pacchetto) Passo WLCSP 0,35 mm Connettori metrici rigidi Cavo e filo |
Presentazione delle parti SMT
|
Massa
Tagliare il nastro Bobina parziale Bobina Tubo Vassoio |
Stencil
|
Acciaio inossidabile tagliato al laser
|
Altre tecniche
|
Recensione DFM gratuita
Assemblaggio della costruzione della scatola Test AOI al 100% e test a raggi X per BGA Programmazione dei circuiti integrati Riduzione dei costi dei componenti Test funzionale come personalizzato Tecnologia di protezione |
|
Tempi di consegna del campione
|
Tempi di consegna della produzione di massa
|
||
PCB a faccia singola
|
1~3 giorni
|
4~7 giorni
|
||
PCB a doppia faccia
|
2~5 giorni
|
7~10 giorni
|
||
PCB multistrato
|
7~8 giorni
|
10~15 giorni
|
||
Assemblaggio PCB
|
8~15 giorni
|
2~4 settimane
|
||
Tempi di consegna
|
3-7 giorni
|
3-7 giorni
|
||
Pacchetto: pacchetto antistatico con cartone
|
|
|
